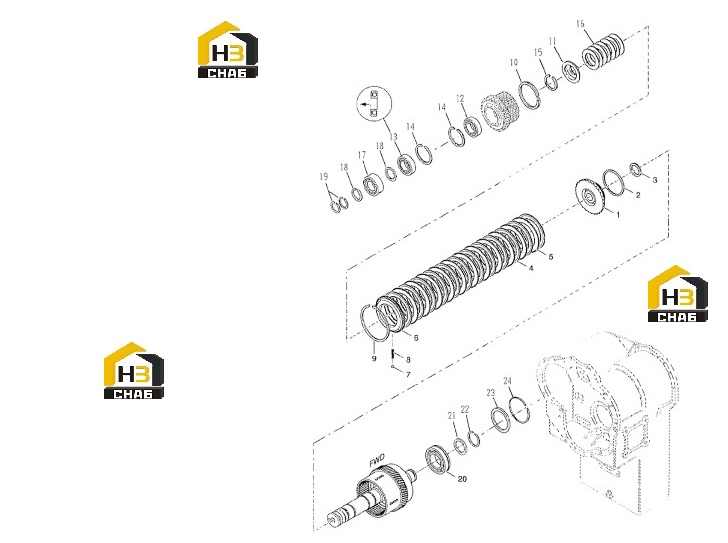

Муфта кпп 60139838

← Барабан сцепления, вал 3-й передачи 60138844 Вал, муфта, переключатель скоростей 60139893 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Assembly, forward gear clutch piston and seals

Каталожный номер:60099771

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring, seal, outer, clutch piston

Каталожный номер:60099768

Комплект:1

Примечание:

№ на схеме:3

Наименование:Ring, seal, piston ring

Каталожный номер:60021238

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plate, friction, inner, clutch

Каталожный номер:60099654

Комплект:12

Примечание:

№ на схеме:5

Наименование:Plate, friction, outer, clutch

Каталожный номер:60099655

Комплект:11

Примечание:

№ на схеме:6

Наименование:Disc, pressure, friction plate, clutch

Каталожный номер:60099653

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ball, stop, pressure plate

Каталожный номер:60099714

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spring, stop, pressure plate

Каталожный номер:60099713

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring, clamp, pressure disc

Каталожный номер:60099712

Комплект:1

Примечание:

№ на схеме:10

Наименование:Seal, oil, clutch hub

Каталожный номер:60099766

Комплект:1

Примечание:

№ на схеме:11

Наименование:Retainer, Snap Ring

Каталожный номер:60099595

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bearing, driving gear, clutch

Каталожный номер:60099536

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bearing, driving gear, clutch

Каталожный номер:60099535

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring, Locating, Driving Gear, Clutch

Каталожный номер:60099657

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring, Snap

Каталожный номер:60099596

Комплект:1

Примечание:

№ на схеме:16

Наименование:Assembly, disc spring

Каталожный номер:60099615

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bearing, front, forward gear shaft

Каталожный номер:60099537

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ring, locating, front bearing

Каталожный номер:60099677

Комплект:2

Примечание:

№ на схеме:19

Наименование:Seal, Piston

Каталожный номер:60099769

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bearing

Каталожный номер:60121018

Комплект:1

Примечание:

№ на схеме:21

Наименование:Spring, clamp, rear bearing

Каталожный номер:60099642

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ring, spacer, rear bearing, forward gear shaft

Каталожный номер:60099676

Комплект:1

Примечание:
