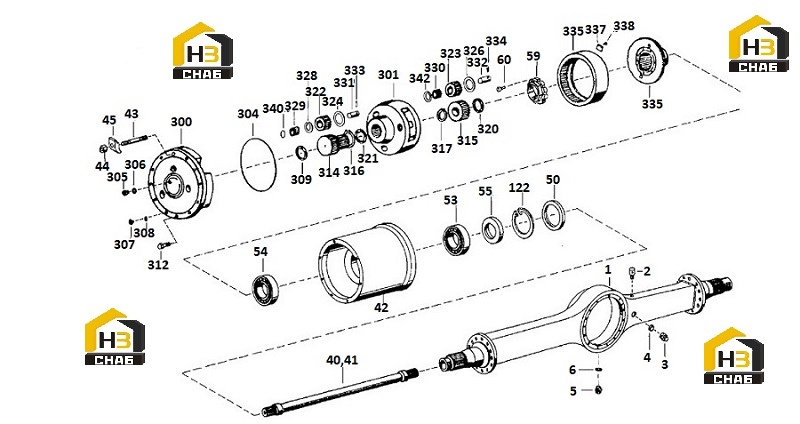

Мост ведущий (часть1) 60308535

← Шины и диски a810103070033 Мост ведущий (часть2) 60308535 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shell, shaft

Каталожный номер:60121013

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug, ventilation

Каталожный номер:60061416

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plug, pipe

Каталожный номер:60099157

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ring, seal

Каталожный номер:60099263

Комплект:1

Примечание:

№ на схеме:40

Наименование:Axle, driving

Каталожный номер:60099180

Комплект:2

Примечание:

№ на схеме:42

Наименование:Hub

Каталожный номер:60054025

Комплект:2

Примечание:

№ на схеме:43

Наименование:Stud

Каталожный номер:B229900002716

Комплект:48

Примечание:

№ на схеме:50

Наименование:Ring, seal

Каталожный номер:60099258

Комплект:4

Примечание:

№ на схеме:53

Наименование:Bearing, roller, tapered

Каталожный номер:60099167

Комплект:2

Примечание:

№ на схеме:54

Наименование:Bearing, roller, tapered

Каталожный номер:60099167

Комплект:2

Примечание:

№ на схеме:55

Наименование:Sleeve, separating

Каталожный номер:60099195

Комплект:2

Примечание:

№ на схеме:59

Наименование:Nut

Каталожный номер:60099179

Комплект:2

Примечание:

№ на схеме:60

Наименование:Screw, hexagon, inner

Каталожный номер:60099214

Комплект:2

Примечание:

№ на схеме:122

Наименование:Ring, retaining, elastic

Каталожный номер:60121071

Комплект:2

Примечание:

№ на схеме:300

Наименование:Chamber, planet gear

Каталожный номер:60099175

Комплект:2

Примечание:

№ на схеме:301

Наименование:Bracket, planet gear

Каталожный номер:60120996

Комплект:2

Примечание:

№ на схеме:304

Наименование:O-ring

Каталожный номер:60099253

Комплект:2

Примечание:

№ на схеме:305

Наименование:Plug, pipe

Каталожный номер:60099157

Комплект:1

Примечание:

№ на схеме:306

Наименование:Ring, seal

Каталожный номер:60099263

Комплект:1

Примечание:

№ на схеме:307

Наименование:Screw

Каталожный номер:60099155

Комплект:2

Примечание:

№ на схеме:308

Наименование:Ring, seal

Каталожный номер:60121015

Комплект:2

Примечание:

№ на схеме:309

Наименование:Ring, thrust

Каталожный номер:60099231

Комплект:2

Примечание:

№ на схеме:312

Наименование:Bolt, hexagon

Каталожный номер:60099219

Комплект:44

Примечание:

№ на схеме:314

Наименование:Gear, central

Каталожный номер:60099171

Комплект:2

Примечание:

№ на схеме:315

Наименование:Gear, central

Каталожный номер:60099172

Комплект:2

Примечание:

№ на схеме:316

Наименование:Ring, retaining, elastic

Каталожный номер:60099199

Комплект:2

Примечание:

№ на схеме:317

Наименование:Ring, retaining, elastic

Каталожный номер:60121005

Комплект:2

Примечание:

№ на схеме:320

Наименование:Washer, thrusting

Каталожный номер:60099233

Комплект:2

Примечание:

№ на схеме:321

Наименование:Ring, thrust

Каталожный номер:60099231

Комплект:2

Примечание:

№ на схеме:322

Наименование:Gear, planet

Каталожный номер:60099174

Комплект:10

Примечание:

№ на схеме:323

Наименование:Gear, planet

Каталожный номер:60099173

Комплект:6

Примечание:

№ на схеме:324

Наименование:Washer, thrusting

Каталожный номер:60099230

Комплект:20

Примечание:

№ на схеме:326

Наименование:Washer, thrust

Каталожный номер:60099232

Комплект:12

Примечание:

№ на схеме:329

Наименование:Bearing, needle

Каталожный номер:60099163

Комплект:10

Примечание:

№ на схеме:330

Наименование:Bearing, needle

Каталожный номер:60099162

Комплект:6

Примечание:

№ на схеме:331

Наименование:Pin, planet

Каталожный номер:60099235

Комплект:10

Примечание:

№ на схеме:332

Наименование:Pin, planet

Каталожный номер:60099236

Комплект:6

Примечание:

№ на схеме:333

Наименование:Pin, lock

Каталожный номер:60099226

Комплект:10

Примечание:

№ на схеме:334

Наименование:Pin, lock

Каталожный номер:60099225

Комплект:6

Примечание:

№ на схеме:335

Наименование:Ring, gear

Каталожный номер:60099183

Комплект:2

Примечание:

№ на схеме:336

Наименование:Support, toothed ring

Каталожный номер:60121003

Комплект:2

Примечание:

№ на схеме:337

Наименование:Bracket, fixed

Каталожный номер:60099178

Комплект:6

Примечание:

№ на схеме:338

Наименование:Bolt, hexagon

Каталожный номер:60099210

Комплект:12

Примечание:

№ на схеме:340

Наименование:O-ring

Каталожный номер:60099252

Комплект:10

Примечание:
