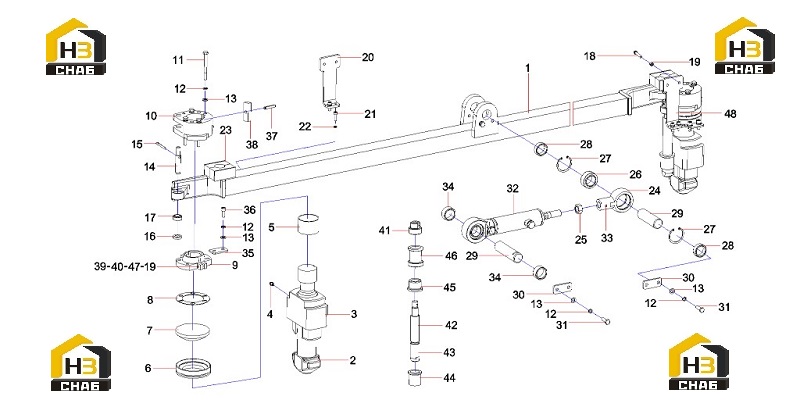

Механизм фиксирующий 12022705

← Балка поперечная в сборе (часть2) a810421000786 Цилиндр замка поворотный 11330566 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rod, connecting

Каталожный номер:12022671

Комплект:1

Примечание:

№ на схеме:2

Наименование:Shaft, pin, lock pole

Каталожный номер:A820302020060

Комплект:2

Примечание:

№ на схеме:3

Наименование:Sleeve, protective

Каталожный номер:12011499

Комплект:2

Примечание:

№ на схеме:4

Наименование:Zerk, Grease

Каталожный номер:A210804000001

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bearing, sliding

Каталожный номер:A221500000219

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bearing, ball, upper

Каталожный номер:A820208000248

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bearing, ball, upper

Каталожный номер:A820208000247

Комплект:2

Примечание:

№ на схеме:8

Наименование:Pad, adjusting

Каталожный номер:10018050

Комплект:2

Примечание:

№ на схеме:9

Наименование:Lock, bayonet

Каталожный номер:12814959

Комплект:4

Примечание:

№ на схеме:10

Наименование:Turntable

Каталожный номер:10993972

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt M8x80

Каталожный номер:A210108000097

Комплект:8

Примечание:

№ на схеме:12

Наименование:Washer Lock M8

Каталожный номер:A210401000017

Комплект:32

Примечание:

№ на схеме:13

Наименование:Washer Flat M8

Каталожный номер:A210405000007

Комплект:12

Примечание:

№ на схеме:14

Наименование:Shaft, pin

Каталожный номер:A820301015798

Комплект:2

Примечание:

№ на схеме:15

Наименование:Shaft, pin

Каталожный номер:60230499

Комплект:2

Примечание:

№ на схеме:16

Наименование:Ring, retainer

Каталожный номер:12585072

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bearing, joint

Каталожный номер:A210612000026

Комплект:2

Примечание:

№ на схеме:18

Наименование:Screw M6x60GB70.1

Каталожный номер:A210204000139

Комплект:4

Примечание:

№ на схеме:19

Наименование:Nut M6

Каталожный номер:A210319000003

Комплект:8

Примечание:

№ на схеме:20

Наименование:Board, supporting, sensor,1

Каталожный номер:12629094

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M8X20

Каталожный номер:A210111000089

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer Lock M8

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:23

Наименование:Clamp, Tube, Single

Каталожный номер:B210840000016

Комплект:2

Примечание:

№ на схеме:24

Наименование:Connector, piston rod

Каталожный номер:12507423

Комплект:1

Примечание:

№ на схеме:25

Наименование:Nut

Каталожный номер:12102259

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bearing, Joint

Каталожный номер:A221500000035

Комплект:1

Примечание:

№ на схеме:27

Наименование:Ring, Snap

Каталожный номер:A210416000039

Комплект:2

Примечание:

№ на схеме:28

Наименование:Ring, retaining

Каталожный номер:11482652

Комплект:2

Примечание:

№ на схеме:29

Наименование:Pin, cylinder, twistlock

Каталожный номер:11172032

Комплект:2

Примечание:

№ на схеме:30

Наименование:Plate, lock

Каталожный номер:11478611

Комплект:2

Примечание:

№ на схеме:31

Наименование:Bolt M8x25 Cap Screw

Каталожный номер:A210204000162

Комплект:4

Примечание:

№ на схеме:32

Наименование:Cylinder, twistlock

Каталожный номер:11330566

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bolt M8x10

Каталожный номер:A210205000004

Комплект:1

Примечание:

№ на схеме:34

Наименование:Ring, retainer

Каталожный номер:12088144

Комплект:2

Примечание:

№ на схеме:35

Наименование:Baffle, bearing

Каталожный номер:10042829

Комплект:4

Примечание:

№ на схеме:36

Наименование:Bolt M8X20

Каталожный номер:A210111000089

Комплект:8

Примечание:

№ на схеме:37

Наименование:Pin, bender

Каталожный номер:12838066

Комплект:2

Примечание:

№ на схеме:38

Наименование:Key

Каталожный номер:A820103010873

Комплект:2

Примечание:

№ на схеме:39

Наименование:Screw M6x35GB70.1

Каталожный номер:A210204000134

Комплект:4

Примечание:

№ на схеме:40

Наименование:Washer Flat M6

Каталожный номер:A210405000006

Комплект:4

Примечание:

№ на схеме:41

Наименование:Nut

Каталожный номер:10261868

Комплект:2

Примечание:

№ на схеме:42

Наименование:Spring

Каталожный номер:10262659

Комплект:2

Примечание:

№ на схеме:43

Наименование:Bar, crown

Каталожный номер:10261833

Комплект:2

Примечание:

№ на схеме:44

Наименование:Bushing, lower

Каталожный номер:10486682

Комплект:2

Примечание:

№ на схеме:45

Наименование:Bushing, upper

Каталожный номер:10920435

Комплект:2

Примечание:

№ на схеме:46

Наименование:Lock, turntable

Каталожный номер:10261863

Комплект:2

Примечание:

№ на схеме:47

Наименование:Washer Lock M6

Каталожный номер:A210401000016

Комплект:12

Примечание:

№ на схеме:48

Наименование:Board, supporting, sensor, 2

Каталожный номер:12629104

Комплект:1

Примечание:
