Лестница 10941541

← Пластина 12759700 Ограничитель правого и левого поручня 12570559 →

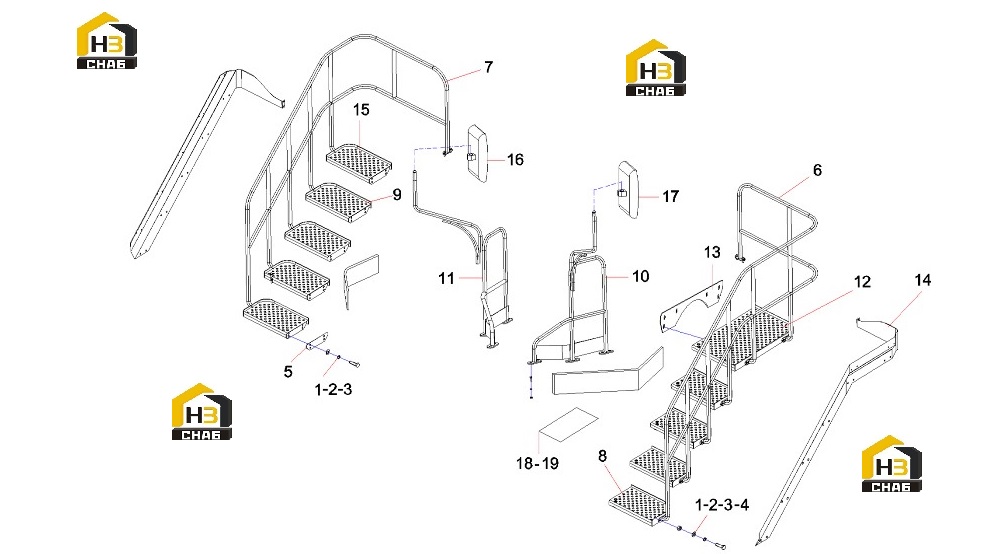

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M10x35

Каталожный номер:A210111000025

Комплект:76

Примечание:

№ на схеме:2

Наименование:Washer Lock M10

Каталожный номер:A210401000001

Комплект:76

Примечание:

№ на схеме:3

Наименование:Washer Flat M10

Каталожный номер:A210405000011

Комплект:112

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:A210307000017

Комплект:36

Примечание:

№ на схеме:5

Наименование:Pad, adjusting

Каталожный номер:10941204

Комплект:9

Примечание:

№ на схеме:6

Наименование:Handrail, rear, left

Каталожный номер:12472844

Комплект:1

Примечание:

№ на схеме:7

Наименование:Handrail, rear, right

Каталожный номер:10939948

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pedal, lef

Каталожный номер:10940334

Комплект:4

Примечание:

№ на схеме:9

Наименование:Pedal, right

Каталожный номер:10940336

Комплект:4

Примечание:

№ на схеме:10

Наименование:Armrest, upper(left)

Каталожный номер:13585208

Комплект:1

Примечание:

№ на схеме:11

Наименование:Armrest, upper(right)

Каталожный номер:13585209

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pedal, left

Каталожный номер:12472494

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pad, adjusting

Каталожный номер:12647067

Комплект:1

Примечание:

№ на схеме:14

Наименование:Assembly, handrail and platform and pedal

Каталожный номер:12570559

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pedal, right

Каталожный номер:13568086

Комплект:1

Примечание:

№ на схеме:16

Наименование:Mirror, Hoist

Каталожный номер:A229900002197

Комплект:1

Примечание:

№ на схеме:17

Наименование:Mirror, rearview, left

Каталожный номер:A229900002196

Комплект:1

Примечание:

№ на схеме:18

Наименование:Dashboard

Каталожный номер:13713425

Комплект:2

Примечание:

№ на схеме:19

Наименование:Dashboard

Каталожный номер:13713423

Комплект:2

Примечание:
