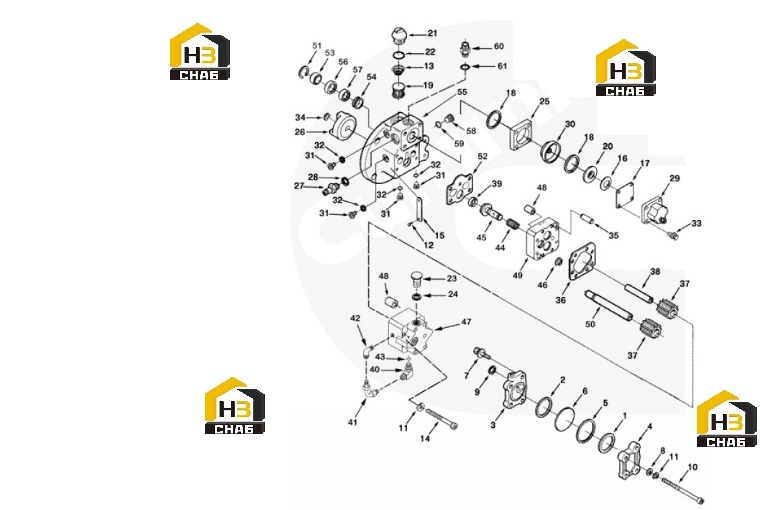

Комплектующие топливного насоса 60138672

← Корпус маховика 60139176 Прокладка насоса топливного 60138810 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Seal, rectangular

Каталожный номер:60140261

Комплект:1

Примечание:

№ на схеме:2

Наименование:Seal, rectangular

Каталожный номер:60140263

Комплект:1

Примечание:

№ на схеме:3

Наименование:Body Fuel Pump Damper

Каталожный номер:60140085

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cover Fuel Pump Damper

Каталожный номер:60138690

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gasket, flat

Каталожный номер:60139768

Комплект:1

Примечание:

№ на схеме:6

Наименование:Diaphragm Fuel Pump Damper

Каталожный номер:60138691

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw Captive Washer Cap

Каталожный номер:60139274

Комплект:2

Примечание:

№ на схеме:8

Наименование:Gasket, flat

Каталожный номер:60139781

Комплект:2

Примечание:

№ на схеме:9

Наименование:Seal, rectangular

Каталожный номер:60140264

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw Socket Head Cap

Каталожный номер:60139955

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer, locking

Каталожный номер:60139945

Комплект:4

Примечание:

№ на схеме:12

Наименование:Screw, drive

Каталожный номер:60139869

Комплект:2

Примечание:

№ на схеме:13

Наименование:Spring, Compression

Каталожный номер:60140060

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw Socket Head Cap

Каталожный номер:60139954

Комплект:4

Примечание:

№ на схеме:15

Наименование:Nameplate

Каталожный номер:60139716

Комплект:1

Примечание:

№ на схеме:16

Наименование:Spring Valve

Каталожный номер:60139813

Комплект:1

Примечание:

№ на схеме:17

Наименование:Shield Shutoff Valve

Каталожный номер:60138718

Комплект:1

Примечание:

№ на схеме:18

Наименование:Seal, rectangular

Каталожный номер:60140262

Комплект:2

Примечание:

№ на схеме:19

Наименование:Screen, filter

Каталожный номер:60138859

Комплект:1

Примечание:

№ на схеме:20

Наименование:Disc Valve

Каталожный номер:60138726

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cap Fuel Pump Filter

Каталожный номер:60138896

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-seal ring

Каталожный номер:60140209

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plug, screw

Каталожный номер:60139552

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-seal ring

Каталожный номер:60140213

Комплект:1

Примечание:

№ на схеме:25

Наименование:Housing, actuator

Каталожный номер:60140164

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hub Jaw Coupling

Каталожный номер:60138953

Комплект:1

Примечание:

№ на схеме:27

Наименование:Nipple Coupling

Каталожный номер:60139469

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-seal ring

Каталожный номер:60140216

Комплект:1

Примечание:

№ на схеме:29

Наименование:Solenoid

Каталожный номер:60138915

Комплект:1

Примечание:

№ на схеме:30

Наименование:Disc Actuator

Каталожный номер:60138922

Комплект:1

Примечание:

№ на схеме:31

Наименование:Plug, screw

Каталожный номер:60139549

Комплект:1

Примечание:

№ на схеме:32

Наименование:O-seal ring

Каталожный номер:60140220

Комплект:1

Примечание:

№ на схеме:33

Наименование:Screw Captive Washer Cap

Каталожный номер:60139275

Комплект:4

Примечание:

№ на схеме:34

Наименование:Ring, retainer

Каталожный номер:60139003

Комплект:1

Примечание:

№ на схеме:35

Наименование:Dowel Pin

Каталожный номер:60140047

Комплект:2

Примечание:

№ на схеме:36

Наименование:Gasket, pump, fuel

Каталожный номер:60140081

Комплект:1

Примечание:

№ на схеме:37

Наименование:Gear, huel Pumping

Каталожный номер:60138845

Комплект:1

Примечание:

№ на схеме:38

Наименование:Shaft Fuel Pump

Каталожный номер:60140092

Комплект:1

Примечание:

№ на схеме:39

Наименование:Dowel Ring

Каталожный номер:60138517

Комплект:1

Примечание:

№ на схеме:40

Наименование:Valve Check

Каталожный номер:60138731

Комплект:1

Примечание:

№ на схеме:41

Наименование:Tube Fuel Drain

Каталожный номер:60139735

Комплект:1

Примечание:

№ на схеме:42

Наименование:Elbow Male Adapter

Каталожный номер:60140436

Комплект:1

Примечание:

№ на схеме:43

Наименование:O-seal ring

Каталожный номер:60140213

Комплект:1

Примечание:

№ на схеме:44

Наименование:Spring Compression

Каталожный номер:60140059

Комплект:1

Примечание:

№ на схеме:45

Наименование:Plunger Prs Regulator

Каталожный номер:60139124

Комплект:1

Примечание:

№ на схеме:46

Наименование:Ring, retainer

Каталожный номер:60139004

Комплект:1

Примечание:

№ на схеме:47

Наименование:Housing Fuel Pump Gear

Каталожный номер:60140080

Комплект:1

Примечание:

№ на схеме:48

Наименование:Bushing

Каталожный номер:60140177

Комплект:4

Примечание:

№ на схеме:49

Наименование:Cover Fuel Pump Gear

Каталожный номер:60138846

Комплект:1

Примечание:

№ на схеме:50

Наименование:Shaft Fuel Pump Drive

Каталожный номер:60140086

Комплект:1

Примечание:

№ на схеме:51

Наименование:Ring, retainer

Каталожный номер:60138998

Комплект:1

Примечание:

№ на схеме:52

Наименование:Gasket, pump, fuel

Каталожный номер:60140083

Комплект:1

Примечание:

№ на схеме:53

Наименование:Spacer Seal

Каталожный номер:60139711

Комплект:1

Примечание:

№ на схеме:54

Наименование:Spacer Seal

Каталожный номер:60139710

Комплект:1

Примечание:

№ на схеме:55

Наименование:Support Fuel Pump

Каталожный номер:60140089

Комплект:1

Примечание:

№ на схеме:56

Наименование:Seal, Oil

Каталожный номер:60140115

Комплект:1

Примечание:

№ на схеме:57

Наименование:Seal, Oil

Каталожный номер:60140114

Комплект:1

Примечание:

№ на схеме:58

Наименование:Plug, screw

Каталожный номер:60139543

Комплект:1

Примечание:

№ на схеме:59

Наименование:O-seal ring

Каталожный номер:60140216

Комплект:1

Примечание:

№ на схеме:60

Наименование:Connector, screw, outer

Каталожный номер:60140008

Комплект:1

Примечание:

№ на схеме:61

Наименование:O-seal ring

Каталожный номер:60140215

Комплект:1

Примечание:
