Клапан электромагнитный реверсивный 13288352

← Система защиты от раскачивания гидравлическая 11155390 Клапан запорный правый 13290418 →

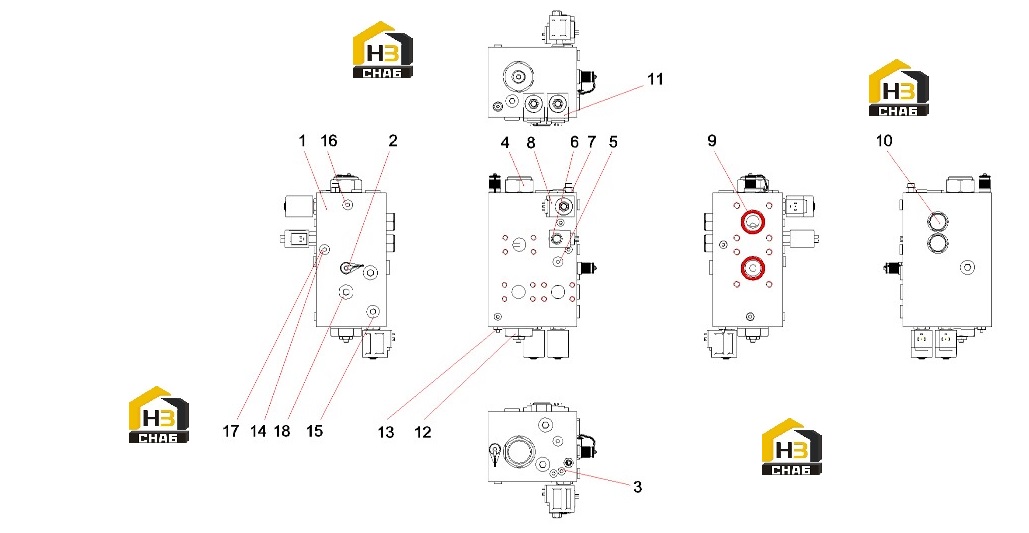

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Block, valve, telescopic

Каталожный номер:13288264

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connector, pressure measuring

Каталожный номер:B210770000003

Комплект:2

Примечание:

№ на схеме:3

Наименование:Plug 14x14x12mm

Каталожный номер:B210399000003

Комплект:7

Примечание:

№ на схеме:4

Наименование:Valve, logic

Каталожный номер:B220401000544

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plug 26x26x19mm

Каталожный номер:B210780001384

Комплект:5

Примечание:

№ на схеме:6

Наименование:Electromagnetic Reversing Valve

Каталожный номер:60338455

Комплект:1

Примечание:

№ на схеме:7

Наименование:Fitting 30x21x18mm

Каталожный номер:B210780000036

Комплект:1

Примечание:

№ на схеме:8

Наименование:Valve, reversal, electromagnetic

Каталожный номер:B220401000497

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:A210609000121

Комплект:2

Примечание:

№ на схеме:10

Наименование:Valve, Check

Каталожный номер:B220401000540

Комплект:2

Примечание:

№ на схеме:11

Наименование:Electromagnetic Reversing Valve

Каталожный номер:60338458

Комплект:2

Примечание:

№ на схеме:12

Наименование:Valve, balance

Каталожный номер:B220401000533

Комплект:1

Примечание:

№ на схеме:13

Наименование:Valve, trottle, one-way

Каталожный номер:B220401000546

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plug, screw, damping

Каталожный номер:12217657

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plug 32x32x21mm

Каталожный номер:B210399000005

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plug, screw, damping

Каталожный номер:12217584

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plug 20x20x20mm

Каталожный номер:B210780000201

Комплект:4

Примечание:

№ на схеме:18

Наименование:Plug

Каталожный номер:B210780000799

Комплект:1

Примечание:
