Клапан 12216954

← Радиатор b229900001996 Фильтр высокого давления 13417232 →

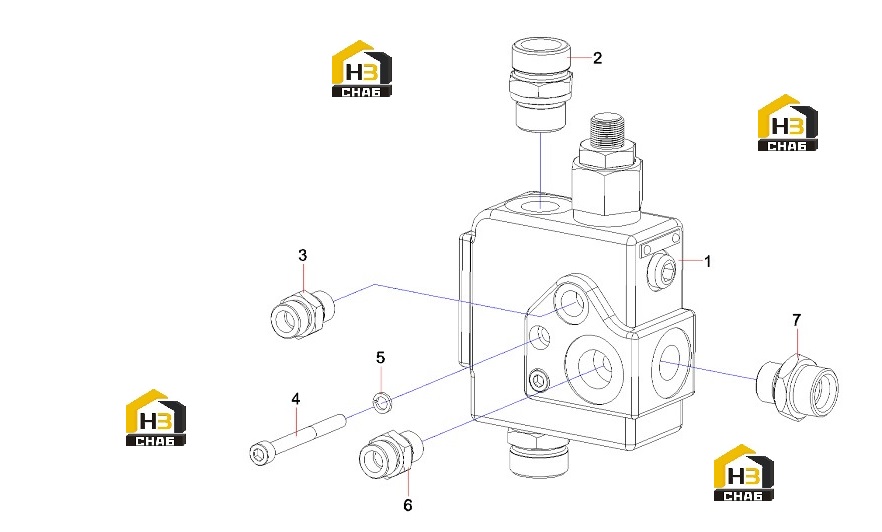

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve, prefill

Каталожный номер:B220401000020

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fitting, Adapter

Каталожный номер:B210780000316

Комплект:2

Примечание:

№ на схеме:3

Наименование:Fitting 35x20x20mm

Каталожный номер:B210780001286

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw M6x60GB70.1

Каталожный номер:A210204000139

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer Lock M6

Каталожный номер:A210401000016

Комплект:2

Примечание:

№ на схеме:6

Наименование:End straight adaptor

Каталожный номер:B210780000698

Комплект:1

Примечание:

№ на схеме:7

Наименование:Fitting 24x24x25mm

Каталожный номер:B210780000228

Комплект:1

Примечание:
