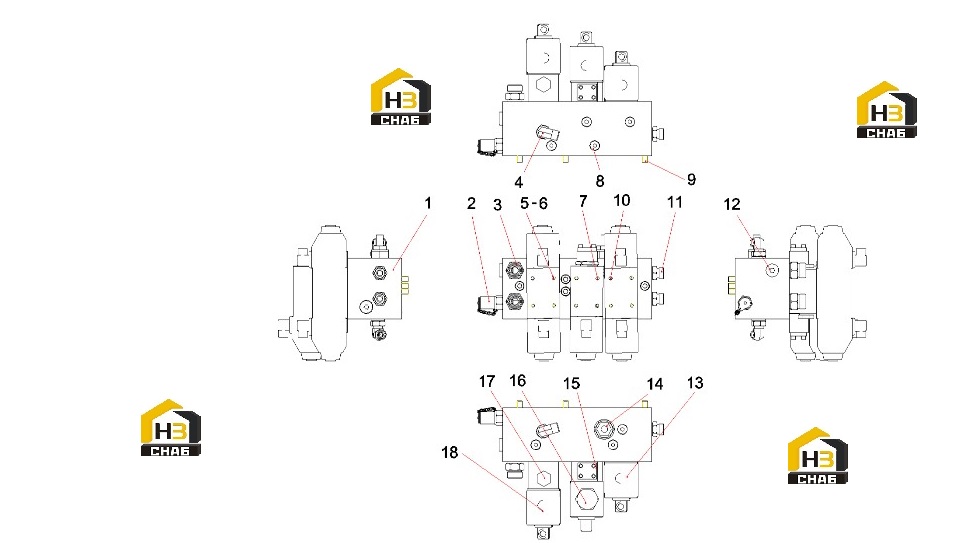

Группа телескопических и поворотных клапанов 12533215

← Система гидравлическая поперечной балки a810201060302 Клапан реверсивный электромагнитный b220400000026 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Block, valve, telescopic twist-lock

Каталожный номер:12533214

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connector, pressure measuring

Каталожный номер:B210770000084

Комплект:1

Примечание:

№ на схеме:3

Наименование:Fitting 32x27x23mm

Каталожный номер:B210780000040

Комплект:2

Примечание:

№ на схеме:4

Наименование:Connector, pipe

Каталожный номер:B210780001444

Комплект:2

Примечание:

№ на схеме:5

Наименование:Cover, waterproof

Каталожный номер:A820601020466

Комплект:12

Примечание:

№ на схеме:6

Наименование:Screw M5x70(GB70.1)

Каталожный номер:A210204000127

Комплект:4

Примечание:

№ на схеме:7

Наименование:Screw M5x60GB70.1

Каталожный номер:A210204000125

Комплект:4

Примечание:

№ на схеме:8

Наименование:Plug 14x14x12mm

Каталожный номер:B210399000003

Комплект:8

Примечание:

№ на схеме:9

Наименование:Screw M8x80GB70.1

Каталожный номер:A210204000179

Комплект:4

Примечание:

№ на схеме:10

Наименование:Screw M5x30GB70.1 10.9

Каталожный номер:A210204000168

Комплект:4

Примечание:

№ на схеме:11

Наименование:Fitting 30x21x18mm

Каталожный номер:B210780000036

Комплект:2

Примечание:

№ на схеме:12

Наименование:Plug 20x20x20mm

Каталожный номер:B210780000201

Комплект:2

Примечание:

№ на схеме:13

Наименование:Valve, reversal, electromagnetic

Каталожный номер:B220402000363

Комплект:1

Примечание:

№ на схеме:14

Наименование:Valve, overflow

Каталожный номер:B220401000105

Комплект:1

Примечание:

№ на схеме:15

Наименование:Valve, throttle, one-way, double

Каталожный номер:A220401000153

Комплект:1

Примечание:

№ на схеме:16

Наименование:Valve, reversal, electromagnetic

Каталожный номер:B220400000026

Комплект:1

Примечание:

№ на схеме:17

Наименование:Valve, check, overlying

Каталожный номер:A220401000010

Комплект:1

Примечание:

№ на схеме:18

Наименование:Valve, reversal, electromagnetic

Каталожный номер:B220402000362

Комплект:1

Примечание:
