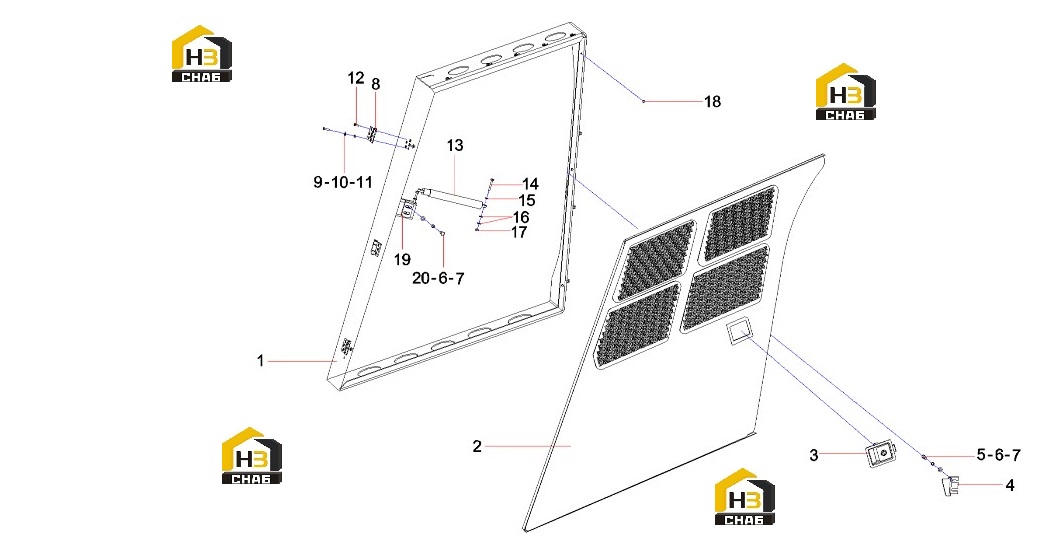

Дверь левая 13115749

← Комплектующие кабины 12486217 Дверь правая 10425030 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Mast, left

Каталожный номер:13114775

Комплект:1000

Примечание:

№ на схеме:2

Наименование:Cover, hydraulic radiator

Каталожный номер:13115698

Комплект:1000

Примечание:

№ на схеме:3

Наименование:Latch, Cover

Каталожный номер:A222200000042

Комплект:1000

Примечание:

№ на схеме:4

Наименование:Plate, connecting, door lock

Каталожный номер:11898442

Комплект:1000

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:A210204000196

Комплект:2000

Примечание:

№ на схеме:6

Наименование:Washer Lock M10

Каталожный номер:A210401000001

Комплект:4000

Примечание:

№ на схеме:7

Наименование:Washer Flat M10

Каталожный номер:A210405000011

Комплект:4000

Примечание:

№ на схеме:8

Наименование:Hinge

Каталожный номер:10196926

Комплект:3000

Примечание:

№ на схеме:9

Наименование:Bolt M6x20

Каталожный номер:A210111000080

Комплект:9000

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210404000009

Комплект:9000

Примечание:

№ на схеме:11

Наименование:Nut M6

Каталожный номер:A210319000003

Комплект:9000

Примечание:

№ на схеме:12

Наименование:Screw M6x20GB819.1

Каталожный номер:A210211000008

Комплект:9000

Примечание:

№ на схеме:13

Наименование:Spring, air

Каталожный номер:A229900009852

Комплект:1000

Примечание:

№ на схеме:14

Наименование:Bolt M8x50

Каталожный номер:A210111000094

Комплект:2000

Примечание:

№ на схеме:15

Наименование:Washer Lock M8

Каталожный номер:A210401000017

Комплект:2000

Примечание:

№ на схеме:16

Наименование:Washer Flat M8

Каталожный номер:A210405000007

Комплект:4000

Примечание:

№ на схеме:17

Наименование:Nut

Каталожный номер:A210307000012

Комплект:4000

Примечание:

№ на схеме:18

Наименование:Pad, elastic

Каталожный номер:11360286

Комплект:3000

Примечание:

№ на схеме:19

Наименование:Plate, support, air spring

Каталожный номер:10196925

Комплект:1000

Примечание:

№ на схеме:20

Наименование:Washer Lock M10

Каталожный номер:A210111000011

Комплект:2000

Примечание:
