Блок управления 12890524

← Сборка кабины электрического шкафа управления 12920644 Пластина 12561952 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

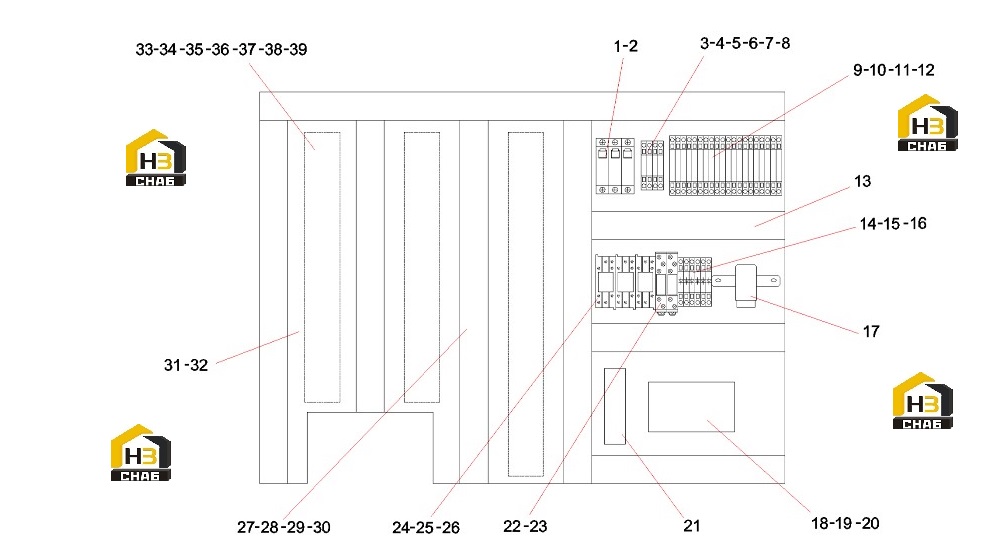

№ на схеме:1

Наименование:Breaker, plastic housing

Каталожный номер:A241200000220

Комплект:2

Примечание:

№ на схеме:2

Наименование:Breaker, monopole

Каталожный номер:A241200000221

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plate, end and spacer

Каталожный номер:A242000000307

Комплект:2

Примечание:

№ на схеме:4

Наименование:Terminal

Каталожный номер:A242000000303

Комплект:4

Примечание:

№ на схеме:5

Наименование:Jumper, high-low

Каталожный номер:60208346

Комплект:4

Примечание:

№ на схеме:6

Наименование:Plate, spacer

Каталожный номер:60208347

Комплект:2

Примечание:

№ на схеме:7

Наименование:Terminal, connection

Каталожный номер:21001517

Комплект:2

Примечание:

№ на схеме:8

Наименование:Wire

Каталожный номер:A241900000042

Комплект:1

Примечание:

№ на схеме:9

Наименование:Teminal, wiring

Каталожный номер:A242000000381

Комплект:20

Примечание:

№ на схеме:10

Наименование:Fuse

Каталожный номер:B241300000020

Комплект:9

Примечание:

№ на схеме:11

Наименование:Fuse

Каталожный номер:B241300000021

Комплект:9

Примечание:

№ на схеме:12

Наименование:Jumper, adjacent

Каталожный номер:23003013

Комплект:18

Примечание:

№ на схеме:13

Наименование:Duct, cabling

Каталожный номер:60035696

Комплект:3

Примечание:

№ на схеме:14

Наименование:Rail, clamp

Каталожный номер:A241600000022

Комплект:1

Примечание:

№ на схеме:15

Наименование:Terminal, diode

Каталожный номер:A242000000382

Комплект:6

Примечание:

№ на схеме:16

Наименование:Resistance, plug-in parts

Каталожный номер:A242300000406

Комплект:1

Примечание:

№ на схеме:17

Наименование:Relay, Intermittent, Wiper

Каталожный номер:B240700000265

Комплект:1

Примечание:

№ на схеме:18

Наименование:Harness, wire, terminal

Каталожный номер:A810299000589

Комплект:1

Примечание:

№ на схеме:19

Наименование:Assembly, I/O module, SANY

Каталожный номер:A810201206151

Комплект:1

Примечание:

№ на схеме:20

Наименование:Assembly, change-over plate, reach stacker, Sany Port

Каталожный номер:A810299000548

Комплект:1

Примечание:

№ на схеме:21

Наименование:Busbar, copper, grounding, empty container handler

Каталожный номер:12561952

Комплект:1

Примечание:

№ на схеме:22

Наименование:Relay, intermediate

Каталожный номер:B240700000399

Комплект:2

Примечание:

№ на схеме:23

Наименование:Seat, relay

Каталожный номер:B240700000395

Комплект:2

Примечание:

№ на схеме:24

Наименование:Clip

Каталожный номер:B241600000002

Комплект:6

Примечание:

№ на схеме:25

Наименование:Relay, intermediate

Каталожный номер:B240700000114

Комплект:3

Примечание:

№ на схеме:26

Наименование:Relay seat

Каталожный номер:B240700000125

Комплект:3

Примечание:

№ на схеме:27

Наименование:Wire

Каталожный номер:A241900000152

Комплект:3

Примечание:

№ на схеме:28

Наименование:Wire

Каталожный номер:A241900000038

Комплект:100

Примечание:

№ на схеме:29

Наименование:Strap, nylon

Каталожный номер:A239900000052

Комплект:80

Примечание:

№ на схеме:30

Наименование:Terminal

Каталожный номер:A242000000390

Комплект:250

Примечание:

№ на схеме:31

Наименование:Joint, hose with lock

Каталожный номер:60183141

Комплект:3

Примечание:

№ на схеме:32

Наименование:Nut, nylon

Каталожный номер:60183802

Комплект:3

Примечание:

№ на схеме:33

Наименование:Fixer, terminal

Каталожный номер:60208151

Комплект:10

Примечание:

№ на схеме:34

Наименование:Terminal, connection

Каталожный номер:60208152

Комплект:225

Примечание:

№ на схеме:35

Наименование:Baffle, combinable socket

Каталожный номер:60208153

Комплект:25

Примечание:

№ на схеме:36

Наименование:Terminal, connection

Каталожный номер:60208154

Комплект:6

Примечание:

№ на схеме:37

Наименование:Mark, WSB

Каталожный номер:B241800000030

Комплект:6

Примечание:

№ на схеме:38

Наименование:Jumper, adjacent

Каталожный номер:B242000000013

Комплект:10

Примечание:

№ на схеме:39

Наименование:Rail

Каталожный номер:A241600000002

Комплект:1

Примечание:
