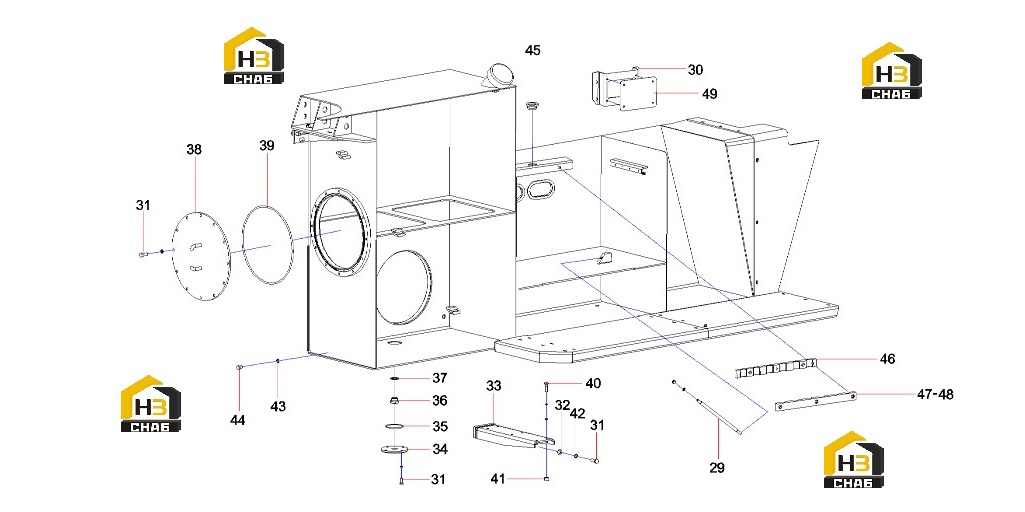

Бак топливный (часть2) 10945119

← Бак топливный (часть1) 10945119 Бак топливный (часть3) 10945119 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:29

Наименование:Bolt, compressed, battery

Каталожный номер:12495270

Комплект:1

Примечание:

№ на схеме:30

Наименование:Plate, mounting, controller

Каталожный номер:12583793

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt M10X25

Каталожный номер:A210111000018

Комплект:64

Примечание:

№ на схеме:32

Наименование:Washer Flat M10

Каталожный номер:A210405000011

Комплект:18

Примечание:

№ на схеме:33

Наименование:Support, pedal

Каталожный номер:10465351

Комплект:2

Примечание:

№ на схеме:34

Наименование:Plate, cover, oil washing hole

Каталожный номер:10774636

Комплект:3

Примечание:

№ на схеме:35

Наименование:O-ring

Каталожный номер:A210609000082

Комплект:4

Примечание:

№ на схеме:36

Наименование:Plug, screw

Каталожный номер:21051814

Комплект:3

Примечание:

№ на схеме:37

Наименование:Washer

Каталожный номер:A210434000015

Комплект:3

Примечание:

№ на схеме:38

Наименование:Assembly, manhole cover plate

Каталожный номер:10121195

Комплект:2

Примечание:

№ на схеме:39

Наименование:O-ring

Каталожный номер:A210609000295

Комплект:2

Примечание:

№ на схеме:40

Наименование:Bolt M8x25

Каталожный номер:A210111000090

Комплект:15

Примечание:

№ на схеме:41

Наименование:Nut

Каталожный номер:A210307000012

Комплект:20

Примечание:

№ на схеме:42

Наименование:Washer Lock M10

Каталожный номер:A210401000001

Комплект:70

Примечание:

№ на схеме:43

Наименование:Plug Seal

Каталожный номер:A210434000009

Комплект:2

Примечание:

№ на схеме:44

Наименование:Plug

Каталожный номер:A210333000011

Комплект:2

Примечание:

№ на схеме:45

Наименование:Sleeve, protective

Каталожный номер:11342373

Комплект:1

Примечание:

№ на схеме:46

Наименование:Seat, pipe clamp

Каталожный номер:12583792

Комплект:1

Примечание:

№ на схеме:47

Наименование:Clamp

Каталожный номер:12583791

Комплект:1

Примечание:

№ на схеме:48

Наименование:Bolt M8x25 Cap Screw

Каталожный номер:A210204000162

Комплект:5

Примечание:

№ на схеме:49

Наименование:Plate

Каталожный номер:12495272

Комплект:1

Примечание:
