Цилиндр рулевого управления rsc45.8.3 10421960

← Вал рулевого управления rsc45.8 10424819 (часть 4) Система смазки rsc45c.9 10697674 →

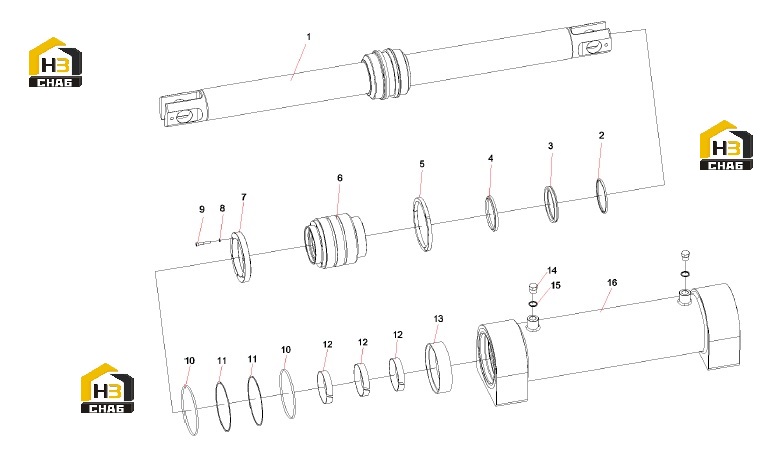

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston rod component RSC45III.8.3.2

Каталожный номер:10421967

Комплект:1

Примечание:

№ на схеме:2

Наименование:GS-ring, seal

Каталожный номер:A880806030017

Комплект:2

Примечание:

№ на схеме:3

Наименование:Seal ring RU3001250-125x145x15 Trelleborg

Каталожный номер:B230101001856

Комплект:2

Примечание:

№ на схеме:4

Наименование:Seal ring CRPWD125x140x8.5x9.5 Skf

Каталожный номер:60000474

Комплект:2

Примечание:

№ на схеме:5

Наименование:Clip key RSC45I.8.3-3

Каталожный номер:10421958

Комплект:2

Примечание:

№ на схеме:6

Наименование:Guide sleeve RSC45III.8.3-1

Каталожный номер:10421956

Комплект:2

Примечание:

№ на схеме:7

Наименование:Retainer ring RSC45I.8.3-4

Каталожный номер:10421959

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210401000017

Комплект:12

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:24002398

Комплект:12

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:A210609000260

Комплект:4

Примечание:

№ на схеме:11

Наименование:Retainer Ring

Каталожный номер:10250757

Комплект:4

Примечание:

№ на схеме:12

Наименование:Guide ring CRRGR125x130x25-PF Skf

Каталожный номер:A880803040012

Комплект:6

Примечание:

№ на схеме:13

Наименование:CRMD Seal ring 175x200x25.4 Skf

Каталожный номер:A880806030154

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plug,screw

Каталожный номер:A210341000005

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210434000013

Комплект:2

Примечание:

№ на схеме:16

Наименование:Cylinder component RSC45III.8.3.1

Каталожный номер:10421964

Комплект:1

Примечание:
