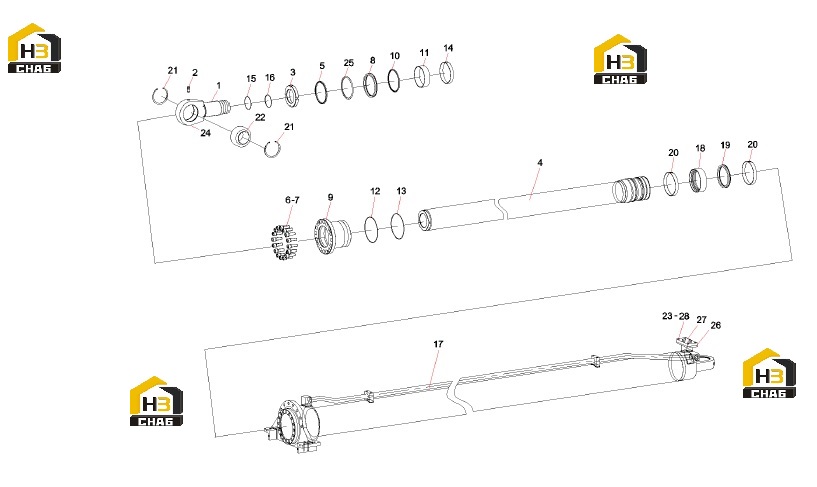

Цилиндр масляный в сборе 10424848

← Цилиндр подъемный rsc45.10.12b 10201648 Цилиндр масляный демпфирующий 10202942 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ear ZXRSC45.10A.10-2

Каталожный номер:10424843

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connector, pressure measuring

Каталожный номер:B210770000084

Комплект:1

Примечание:

№ на схеме:3

Наименование:Locking nut ZXRSC45.10A.10-3

Каталожный номер:10424844

Комплект:1

Примечание:

№ на схеме:4

Наименование:Piston rod assembly ZXRSC45.10A.10.2

Каталожный номер:10424868

Комплект:1

Примечание:

№ на схеме:5

Наименование:AY-ring, dustproof

Каталожный номер:B230101000428

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:A210204000317

Комплект:16

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210401000006

Комплект:16

Примечание:

№ на схеме:8

Наименование:BS-ring, seal

Каталожный номер:B230101000425

Комплект:1

Примечание:

№ на схеме:9

Наименование:Guide Sleeve ZXRSC45.10A.10-1

Каталожный номер:10424842

Комплект:1

Примечание:

№ на схеме:10

Наименование:GS-ring, seal

Каталожный номер:A880806030016

Комплект:1

Примечание:

№ на схеме:11

Наименование:Guide ring CRRGR160x168x50-PF Skf

Каталожный номер:60002004

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:A210609000260

Комплект:2

Примечание:

№ на схеме:13

Наименование:Retainer Ring

Каталожный номер:10250757

Комплект:2

Примечание:

№ на схеме:14

Наименование:Ring, guide

Каталожный номер:B230101000594

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-ring 92.5x5.3GB3452.1

Каталожный номер:A880802010064

Комплект:3

Примечание:

№ на схеме:16

Наименование:Retainer ring ZXRSC45.10A.10-4

Каталожный номер:10424845

Комплект:3

Примечание:

№ на схеме:17

Наименование:Cylinder assembly ZXRSC45.10A.10.1

Каталожный номер:10424858

Комплект:1

Примечание:

№ на схеме:18

Наименование:ZW Seal ring 155x180x25.4 Paker

Каталожный номер:B230101000514

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring, seal, B7

Каталожный номер:B230101000298

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring, guide

Каталожный номер:B230101000904

Комплект:2

Примечание:

№ на схеме:21

Наименование:Ring, retainer

Каталожный номер:A210416000035

Комплект:4

Примечание:

№ на схеме:22

Наименование:Joint bearing GE90ET-2RSGB9163

Каталожный номер:A221500000141

Комплект:2

Примечание:

№ на схеме:23

Наименование:Screw

Каталожный номер:A210204000021

Комплект:4

Примечание:

№ на схеме:24

Наименование:Cup, oil

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:25

Наименование:Retainer Ring

Каталожный номер:10444175

Комплект:1

Примечание:

№ на схеме:26

Наименование:Guard pad

Каталожный номер:10424847

Комплект:1

Примечание:

№ на схеме:27

Наименование:Guard board

Каталожный номер:10424846

Комплект:1

Примечание:

№ на схеме:28

Наименование:Nut

Каталожный номер:A210312000002

Комплект:4

Примечание:
