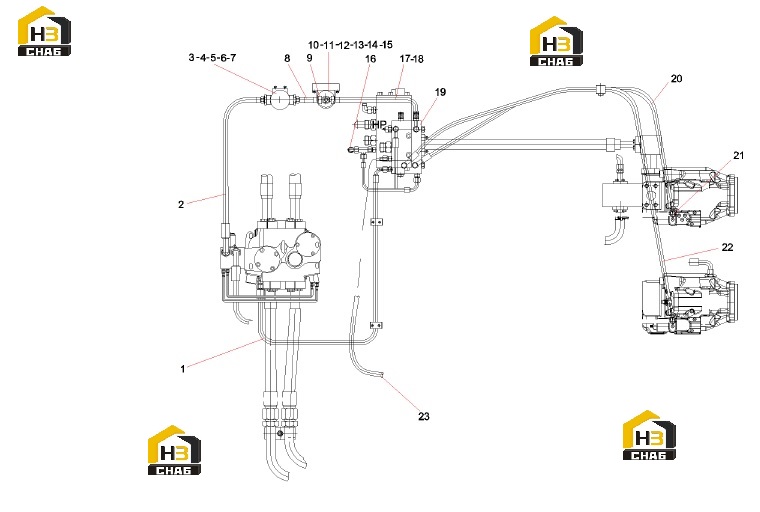

Система управления rsc45m.2.6 10427001

← Клапан электромагнитный rsc45.2.5.7 a819700001387 Клапаны подачи масла rsc45.2.1.30 a810299000204 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rubber Hose

Каталожный номер:B230103000465

Комплект:2

Примечание:

№ на схеме:2

Наименование:Hose 1SN8-DKOL90-550-V270Q/SY1102

Каталожный номер:B230103004988

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose, rubber

Каталожный номер:B230103000477

Комплект:1

Примечание:

№ на схеме:4

Наименование:Oil filter PLFI-C60x10PJB2302

Каталожный номер:A222100000128

Комплект:1

Примечание:

№ на схеме:5

Наименование:Joint body RSC45.2.6-2

Каталожный номер:A820205001857

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210434000015

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210401000017

Комплект:2

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:A831313035000

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector, pipe

Каталожный номер:B210780000631

Комплект:1

Примечание:

№ на схеме:11

Наименование:Accumulator SB330-1A1/112A-330A

Каталожный номер:B229900000045

Комплект:1

Примечание:

№ на схеме:12

Наименование:Mounting plate RSC45.2.1-1

Каталожный номер:A820101320714

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:A210204000313

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:15

Наименование:Joint body RSC45.2.6-1

Каталожный номер:A820205001856

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210434000013

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:B230103001215

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector, pipe

Каталожный номер:B210780000636

Комплект:1

Примечание:

№ на схеме:19

Наименование:Guide valve group for oil supply RSC45.2.1.30

Каталожный номер:A810299000204

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rubber Hose

Каталожный номер:B230103000465

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connector, pipe

Каталожный номер:B210780001286

Комплект:2

Примечание:

№ на схеме:22

Наименование:Hose 2SN8-DK0L45-DK0L90-1900-V180Q/SY1102

Каталожный номер:B230103005270

Комплект:1

Примечание:

№ на схеме:23

Наименование:Rubber Hose

Каталожный номер:B230103001702

Комплект:1

Примечание:
