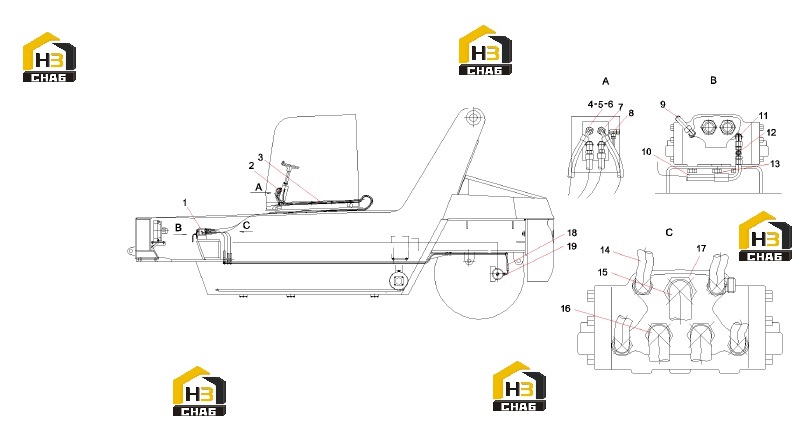

Система рулевого управления rsc45m.2.4 10450139 (часть 1)

← Блок клапанный левый rsc45.2.2.8 a810201062372 Система рулевого управления rsc45m.2.4 10450139 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Flow amplifier assembly RSC45.2.4.5

Каталожный номер:A810201062404

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connector, pipe

Каталожный номер:B210780000179

Комплект:4

Примечание:

№ на схеме:3

Наименование:Band, nylon, black

Каталожный номер:A239900000066

Комплект:80

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:A210204000181

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210401000001

Комплект:7

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:7

Наименование:Steering gear OSPBX250LS

Каталожный номер:B229900001281

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector, pipe

Каталожный номер:B210780000733

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose 2SN10-DKOL90-240-V90Q/SY1102

Каталожный номер:B230103004781

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose 2SN8-DKOL-DKOL90-6700Q/SY1102

Каталожный номер:B230103008139

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector, pipe

Каталожный номер:B210780000636

Комплект:2

Примечание:

№ на схеме:12

Наименование:Connector, pipe

Каталожный номер:B210780000015

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:3

Примечание:

№ на схеме:14

Наименование:Hose 2SN10-DKOL-6000Q/SY1102

Каталожный номер:B230103005878

Комплект:4

Примечание:

№ на схеме:15

Наименование:Hose, 1SN25-DKOL-850Q/SY1102

Каталожный номер:B230103002447

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose 2SN20-DKOL-DKOL90-800Q/SY1102

Каталожный номер:B230103005357

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210434000013

Комплект:2

Примечание:

№ на схеме:18

Наименование:Connector, pipe

Каталожный номер:B210780000049

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hose, rubber

Каталожный номер:B230103000960

Комплект:2

Примечание:
