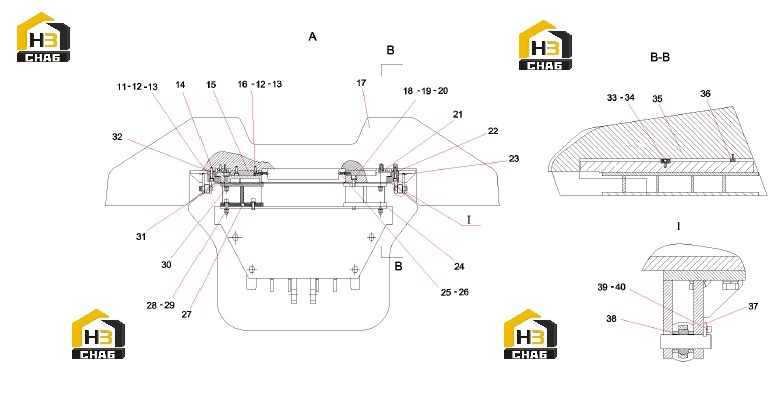

Система противовеса rsc45m.3.7 10468244 (часть 2)

← Система противовеса rsc45m.3.7 10468244 (часть 1) Лестница rsc45c.3.6 10941541 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:11

Наименование:Screw

Каталожный номер:A210204000045

Комплект:16

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210401000004

Комплект:32

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210405000003

Комплект:32

Примечание:

№ на схеме:14

Наименование:Short pressure plate welding

Каталожный номер:A810401071013

Комплект:2

Примечание:

№ на схеме:15

Наименование:Upper sliding rail

Каталожный номер:A820103010620

Комплект:2

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:A210204000160

Комплект:16

Примечание:

№ на схеме:17

Наименование:Moveable counterweight

Каталожный номер:10042924

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:A210204000095

Комплект:12

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210401000008

Комплект:20

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210405000009

Комплект:28

Примечание:

№ на схеме:21

Наименование:Lower guide track (1)

Каталожный номер:A820401000144

Комплект:1

Примечание:

№ на схеме:22

Наименование:Adjusting spacer of long clamp plate

Каталожный номер:10239551

Комплект:4

Примечание:

№ на схеме:23

Наименование:Long clamp plate welding

Каталожный номер:A810401071012

Комплект:2

Примечание:

№ на схеме:24

Наименование:Counterweight supporting board (1)

Каталожный номер:10421313

Комплект:1

Примечание:

№ на схеме:25

Наименование:Nut

Каталожный номер:A210307000040

Комплект:4

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:A210111000291

Комплект:4

Примечание:

№ на схеме:27

Наименование:Counterweight supporting board (2)

Каталожный номер:10421311

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:A210204000078

Комплект:4

Примечание:

№ на схеме:29

Наименование:Nut

Каталожный номер:A210307000030

Комплект:8

Примечание:

№ на схеме:30

Наименование:Screw

Каталожный номер:A210204000080

Комплект:4

Примечание:

№ на схеме:31

Наименование:Lower guide track (2)

Каталожный номер:A820401000145

Комплект:1

Примечание:

№ на схеме:32

Наименование:Adjusting spacer of short clamp plate

Каталожный номер:10240838

Комплект:4

Примечание:

№ на схеме:33

Наименование:Limit Stop

Каталожный номер:10470206

Комплект:2

Примечание:

№ на схеме:34

Наименование:Screw

Каталожный номер:A210204000273

Комплект:4

Примечание:

№ на схеме:35

Наименование:Screw

Каталожный номер:A210204000338

Комплект:4

Примечание:

№ на схеме:36

Наименование:Stopper

Каталожный номер:A820101315967

Комплект:2

Примечание:

№ на схеме:37

Наименование:Card

Каталожный номер:A820102010500

Комплект:4

Примечание:

№ на схеме:38

Наименование:Adjusting shim

Каталожный номер:A820102010501

Комплект:8

Примечание:

№ на схеме:39

Наименование:Washer

Каталожный номер:A210401000017

Комплект:8

Примечание:

№ на схеме:40

Наименование:Screw

Каталожный номер:A210204000146

Комплект:8

Примечание:
