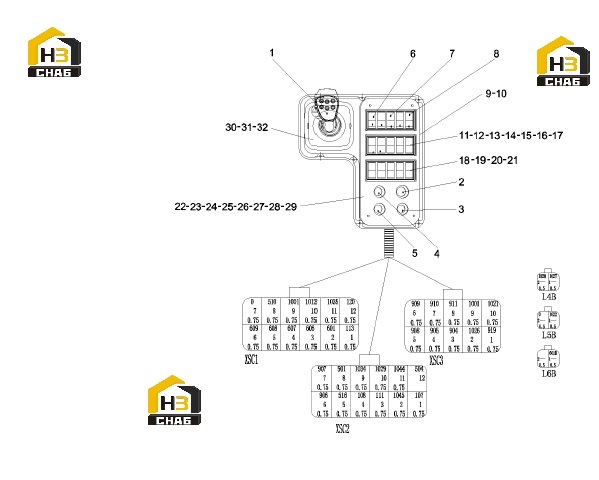

Панель управления правая rsc45.6.4 a810201055624

← Коробка клеммная в сборе rsc45.6.1 a810201052817 Блок управления в сборе rsc45.6.5 a810201052818 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Control handle

Каталожный номер:B249900001173

Комплект:1

Примечание:

№ на схеме:2

Наименование:Flash buzzer AD16-22SM/R23

Каталожный номер:B240500000009

Комплект:1

Примечание:

№ на схеме:3

Наименование:Emergency stop

Каталожный номер:B240200000059

Комплект:1

Примечание:

№ на схеме:4

Наименование:Key Switch

Каталожный номер:B241200000484

Комплект:1

Примечание:

№ на схеме:5

Наименование:Switch, ignition

Каталожный номер:B241200000030

Комплект:1

Примечание:

№ на схеме:6

Наименование:Vane switch

Каталожный номер:B241200000612

Комплект:2

Примечание:

№ на схеме:7

Наименование:Switch, rocker

Каталожный номер:B241200000083

Комплект:5

Примечание:

№ на схеме:8

Наименование:Switch 6FH-004-570-13

Каталожный номер:B241200000028

Комплект:2

Примечание:

№ на схеме:9

Наименование:Frame

Каталожный номер:B249900000091

Комплект:6

Примечание:

№ на схеме:10

Наименование:Frame

Каталожный номер:B249900000092

Комплект:9

Примечание:

№ на схеме:11

Наименование:Jacket, socket, eight-wire

Каталожный номер:B241200000185

Комплект:9

Примечание:

№ на схеме:12

Наименование:Contact block, normally-opened

Каталожный номер:B240200000081

Комплект:3

Примечание:

№ на схеме:13

Наименование:Block, contact, normally-closed

Каталожный номер:B240200000082

Комплект:2

Примечание:

№ на схеме:14

Наименование:Mark Card

Каталожный номер:B241800000043

Комплект:1

Примечание:

№ на схеме:15

Наименование:Card,symbol

Каталожный номер:B241800000009

Комплект:6

Примечание:

№ на схеме:16

Наименование:Mark Card

Каталожный номер:B241800000023

Комплект:1

Примечание:

№ на схеме:17

Наименование:Card, symbol

Каталожный номер:B241800000001

Комплект:1

Примечание:

№ на схеме:18

Наименование:Socket, chip-type

Каталожный номер:A241000000040

Комплект:20

Примечание:

№ на схеме:19

Наименование:12-pin plug adaptor

Каталожный номер:B241200000594

Комплект:3

Примечание:

№ на схеме:20

Наименование:Secondary pole lock 12-line (socket)HW12S-P012

Каталожный номер:B241200000588

Комплект:3

Примечание:

№ на схеме:21

Наименование:Terminal

Каталожный номер:A242000000007

Комплект:30

Примечание:

№ на схеме:22

Наименование:Socket

Каталожный номер:A241000000105

Комплект:2

Примечание:

№ на схеме:23

Наименование:Protective sleeve assy. for 3-wire plug

Каталожный номер:B241200000591

Комплект:1

Примечание:

№ на схеме:24

Наименование:Secondary pole lock 3-line (socket

Каталожный номер:B241200000585

Комплект:1

Примечание:

№ на схеме:25

Наименование:Jacket, socket, two-wire

Каталожный номер:B241200000590

Комплект:3

Примечание:

№ на схеме:26

Наименование:lock, secondary pole, 2-line (socket)

Каталожный номер:B241200000584

Комплект:3

Примечание:

№ на схеме:27

Наименование:Receptacle

Каталожный номер:B229900001093

Комплект:45

Примечание:

№ на схеме:28

Наименование:Wire QVR-0.75JB8139 Black

Каталожный номер:A241900000055

Комплект:40

Примечание:

№ на схеме:29

Наименование:Hose, nylon

Каталожный номер:A239900000563

Комплект:2

Примечание:

№ на схеме:30

Наименование:Thermal shrinkage tube

Каталожный номер:A241400000018

Комплект:1

Примечание:

№ на схеме:31

Наименование:Thermal shrinkage tube

Каталожный номер:A241400000180

Комплект:1

Примечание:

№ на схеме:32

Наименование:Cap 9HB-713-629-00

Каталожный номер:B290000000355

Комплект:6

Примечание:
