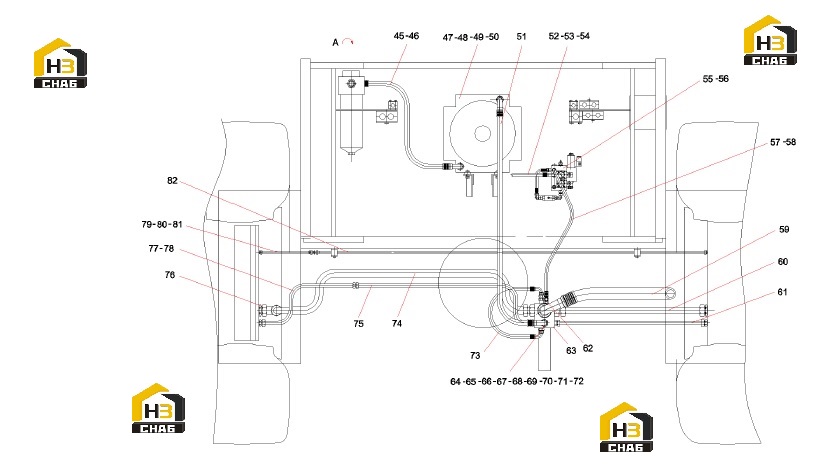

Клапаны управления тормозом rsc45m.2.3 10397319

← Система тормозная с комплектующими rsc45m.2.3 10397319 (часть 2) Клапан тормозной с комплектующими rsc45m.2.3 10397319 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:45

Наименование:Hose, 1SN16-DKOL-DKOL90-550Q/SY1102

Каталожный номер:B230103005271

Комплект:1

Примечание:

№ на схеме:46

Наименование:Connector, pipe

Каталожный номер:B210780001310

Комплект:5

Примечание:

№ на схеме:47

Наименование:Radiator Y360x210x420-10Q/SY015028

Каталожный номер:B229900001996

Комплект:1

Примечание:

№ на схеме:48

Наименование:Screw

Каталожный номер:A210204000147

Комплект:6

Примечание:

№ на схеме:49

Наименование:Washer

Каталожный номер:A210401000017

Комплект:8

Примечание:

№ на схеме:50

Наименование:Connector, pipe

Каталожный номер:B210780000184

Комплект:2

Примечание:

№ на схеме:51

Наименование:Rubber Hose

Каталожный номер:B230103001528

Комплект:1

Примечание:

№ на схеме:52

Наименование:Hose, rubber

Каталожный номер:B230103000466

Комплект:1

Примечание:

№ на схеме:53

Наименование:Connector, pipe

Каталожный номер:B210780000636

Комплект:1

Примечание:

№ на схеме:54

Наименование:Pipe joint GE10L7/16UNFOMDA3C

Каталожный номер:B210780001048

Комплект:1

Примечание:

№ на схеме:55

Наименование:Brake control valve group RSC45.2.3.15

Каталожный номер:A810201062430

Комплект:1

Примечание:

№ на схеме:56

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:6

Примечание:

№ на схеме:57

Наименование:Hose, 1SN10-DKOL-850Q/SY1102

Каталожный номер:B230103005873

Комплект:1

Примечание:

№ на схеме:58

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:4

Примечание:

№ на схеме:59

Наименование:Hose 2SN32-DK0L90-1600-V0Q/SY1102

Каталожный номер:B230103006977

Комплект:1

Примечание:

№ на схеме:60

Наименование:Hose 2SN32-DKOL-680(ST)Q/SY1102

Каталожный номер:B230103005281

Комплект:1

Примечание:

№ на схеме:61

Наименование:Hose 2SN20-DKOL-700(ST)Q/SY1102

Каталожный номер:B230103008138

Комплект:1

Примечание:

№ на схеме:62

Наименование:Connector, pipe

Каталожный номер:B210780000228

Комплект:1

Примечание:

№ на схеме:63

Наименование:Connector, pipe

Каталожный номер:B210780000131

Комплект:1

Примечание:

№ на схеме:64

Наименование:Oil retainer block RSC45.2.3.10-1

Каталожный номер:A820199002902

Комплект:1

Примечание:

№ на схеме:65

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:4

Примечание:

№ на схеме:66

Наименование:Washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:67

Наименование:Mounting plate RSC45.2.3.10-2

Каталожный номер:A820101320053

Комплект:1

Примечание:

№ на схеме:68

Наименование:Screw M6x15GB80

Каталожный номер:A210209000005

Комплект:2

Примечание:

№ на схеме:69

Наименование:Valve,check

Каталожный номер:B220400000106

Комплект:1

Примечание:

№ на схеме:70

Наименование:Connector, pipe

Каталожный номер:B210780000040

Комплект:1

Примечание:

№ на схеме:71

Наименование:Connector, pipe

Каталожный номер:B210780000054

Комплект:5

Примечание:

№ на схеме:72

Наименование:Fitting

Каталожный номер:B210780000712

Комплект:4

Примечание:

№ на схеме:73

Наименование:Hose, 1SN12-DK0L90-500-V0Q/SY1102

Каталожный номер:B230103002330

Комплект:1

Примечание:

№ на схеме:74

Наименование:Hose, rubber

Каталожный номер:60008114

Комплект:1

Примечание:

№ на схеме:75

Наименование:Steel tube RSC45.2.3.21

Каталожный номер:A810299000245

Комплект:1

Примечание:

№ на схеме:76

Наименование:Connector, pipe

Каталожный номер:B210780000054

Комплект:3

Примечание:

№ на схеме:77

Наименование:Steel tube RSC45.2.3.20

Каталожный номер:A810299000244

Комплект:1

Примечание:

№ на схеме:78

Наименование:Fitting

Каталожный номер:B210780000712

Комплект:2

Примечание:

№ на схеме:79

Наименование:Steel tube RSC45.2.3.6

Каталожный номер:A810399000553

Комплект:1

Примечание:

№ на схеме:80

Наименование:Connector, pipe

Каталожный номер:B210780000036

Комплект:2

Примечание:

№ на схеме:81

Наименование:Connector, pipe

Каталожный номер:B210780000015

Комплект:2

Примечание:

№ на схеме:82

Наименование:Steel tube RSC45.2.3.7

Каталожный номер:A810312990132

Комплект:1

Примечание:
