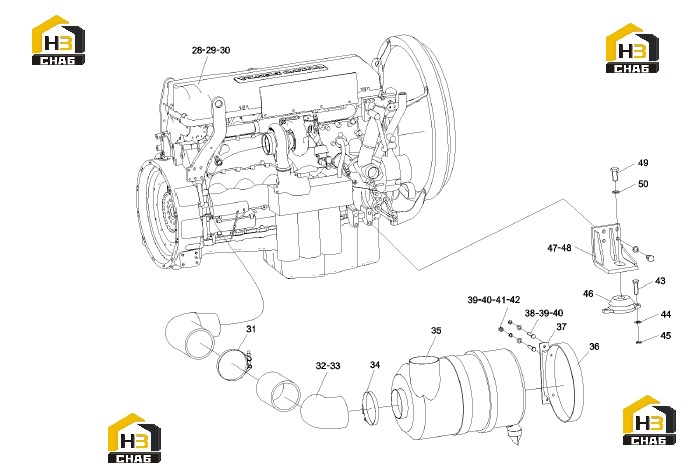

Двигатель и воздухоочиститель rsc45.1 10440611

← Комплектующие двигателя rsc45.1 10440611 Глушитель и выхлопные патрубки rsc45.1 10440611 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:28

Наименование:Hose with variable diameter RSC45III.1-1

Каталожный номер:10659775

Комплект:1

Примечание:

№ на схеме:29

Наименование:T-Hoop

Каталожный номер:A229900002263

Комплект:1

Примечание:

№ на схеме:30

Наименование:Engine TWD1240VE 256kW COMII Volvo

Каталожный номер:B220200000054

Комплект:1

Примечание:

№ на схеме:31

Наименование:T-anchor ear ф154-ф162.5

Каталожный номер:23005190

Комплект:1

Примечание:

№ на схеме:32

Наименование:Connecting hose 3980025979 MANN

Каталожный номер:B230103005004

Комплект:1

Примечание:

№ на схеме:33

Наименование:Sensor 3906070911 MANN

Каталожный номер:B240600000220

Комплект:1

Примечание:

№ на схеме:34

Наименование:T-clamp

Каталожный номер:A229900006719

Комплект:2

Примечание:

№ на схеме:35

Наименование:Air cleaner 4580092941 Volvo

Каталожный номер:B222100000391

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bracket 3980040989 MANN

Каталожный номер:B229900002508

Комплект:1

Примечание:

№ на схеме:37

Наименование:Mounting plate for air cleaner RSC45.1-40

Каталожный номер:A820101346368

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt

Каталожный номер:A210111000091

Комплект:4

Примечание:

№ на схеме:39

Наименование:Washer

Каталожный номер:A210401000017

Комплект:13

Примечание:

№ на схеме:40

Наименование:Washer

Каталожный номер:A210405000007

Комплект:13

Примечание:

№ на схеме:41

Наименование:Screw

Каталожный номер:A210204000148

Комплект:4

Примечание:

№ на схеме:42

Наименование:Nut

Каталожный номер:A210307000012

Комплект:5

Примечание:

№ на схеме:43

Наименование:Bolt

Каталожный номер:A210111000224

Комплект:2

Примечание:

№ на схеме:44

Наименование:Washer

Каталожный номер:A210401000007

Комплект:2

Примечание:

№ на схеме:45

Наименование:Washer RSC45.1-17

Каталожный номер:A820102010510

Комплект:2

Примечание:

№ на схеме:46

Наименование:Vibration damper Z-4-00

Каталожный номер:A222000000039

Комплект:2

Примечание:

№ на схеме:47

Наименование:Right bracket of engine RSC45.1.15

Каталожный номер:10185387

Комплект:1

Примечание:

№ на схеме:48

Наименование:Left bracket of engine RSC45.1.16

Каталожный номер:10185414

Комплект:1

Примечание:

№ на схеме:49

Наименование:Bolt

Каталожный номер:A210111000243

Комплект:8

Примечание:

№ на схеме:50

Наименование:Washer

Каталожный номер:A210401000004

Комплект:4

Примечание:
