Блок тормозных клапанов rsc45.2.3.15 a810201062430

← Клапаны охлаждения rsc45.2.3.16 a819700001629 Радиатор rsc45m.2.3.33 10397015 →

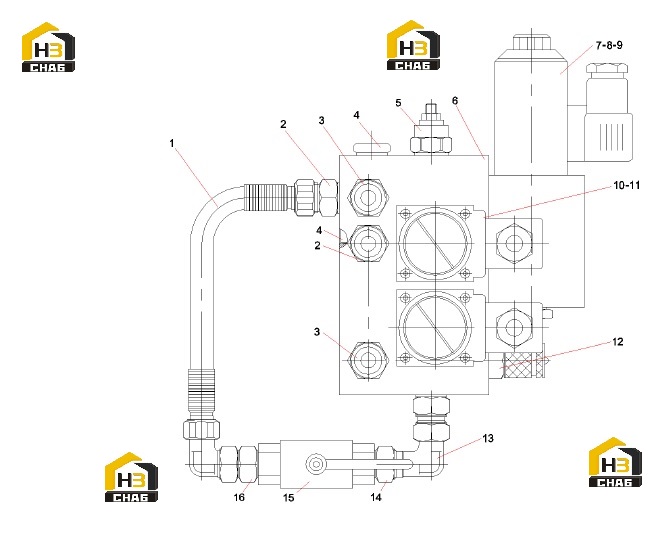

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose, 1SN8-DKOL-200Q/SY1102

Каталожный номер:B230103004735

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connector, pipe

Каталожный номер:B210780000036

Комплект:3

Примечание:

№ на схеме:3

Наименование:Connector, pipe

Каталожный номер:B210780000232

Комплект:2

Примечание:

№ на схеме:4

Наименование:Plug, screw

Каталожный номер:B210399000003

Комплект:2

Примечание:

№ на схеме:5

Наименование:Balance valve CBV1-10-S-O-30/22

Каталожный номер:B220401000351

Комплект:1

Примечание:

№ на схеме:6

Наименование:Brake control valve block RSC45.2.3.15-1

Каталожный номер:A820199003258

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:A210204000119

Комплект:4

Примечание:

№ на схеме:8

Наименование:Valve, directional, electromagnetic

Каталожный номер:B220400000026

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cover, waterproof

Каталожный номер:A820601020466

Комплект:4

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:A210204000127

Комплект:8

Примечание:

№ на схеме:11

Наименование:Relay, pressure

Каталожный номер:B240700000131

Комплект:2

Примечание:

№ на схеме:12

Наименование:Connector, pressure measuring

Каталожный номер:B210770000084

Комплект:1

Примечание:

№ на схеме:13

Наименование:Connector, pipe

Каталожный номер:B210780000636

Комплект:2

Примечание:

№ на схеме:14

Наименование:Connector, pipe

Каталожный номер:B210780000167

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ball valve KH1/4X Stauff

Каталожный номер:B220401000263

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connector, pipe

Каталожный номер:B210780000733

Комплект:1

Примечание:
