Блок скольжения a810314000009

Блок скольжения a810314000009

← Платформа поворотная в сборе sdj450.1 a810421000785 Узел стрелы rsc45.10 10419481 (часть 1) →

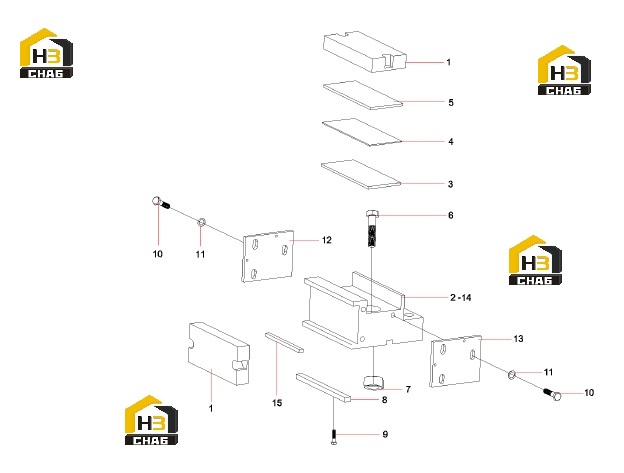

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Slide Block
Каталожный номер:A820699000681
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Main part support
Каталожный номер:A820101328184
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Cushion
Каталожный номер:A820101328185
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Cushion
Каталожный номер:A820101331192
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Spacer
Каталожный номер:A820101339720
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:A210110000233
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nut M20 Grade 10 Shibilao Hexagon flange
Каталожный номер:A229900007631
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Straight Key
Каталожный номер:A820101328187
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw
Каталожный номер:A210204000220
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw
Каталожный номер:A210204000337
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:A210405000001
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:End baffle component
Каталожный номер:10180747
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:End baffle component
Каталожный номер:10182627
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Key 1
Каталожный номер:10971562
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Key 2
Каталожный номер:10971566
Комплект:1
Примечание:
