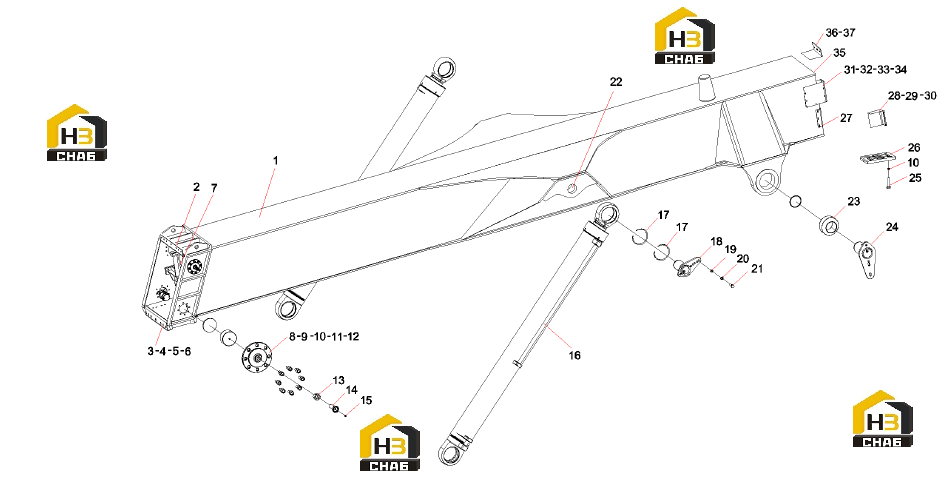

Узел стрелы (часть 1)

← Система смазки рулевого моста Узел стрелы (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lifting boom RSC45.10C.1

Каталожный номер:10201903

Комплект:1

Примечание:

№ на схеме:2

Наименование:Upper baffle RSC45.10-1

Каталожный номер:A820101032859

Комплект:1

Примечание:

№ на схеме:3

Наименование:Lower baffle RSC45.10-3

Каталожный номер:A820101032860

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M12x60GB5782

Каталожный номер:A210110000285

Комплект:14

Примечание:

№ на схеме:5

Наименование:Washer,12 GB93

Каталожный номер:A210401000002

Комплект:20

Примечание:

№ на схеме:6

Наименование:Nut, M12 GB6170

Каталожный номер:A210307000001

Комплект:14

Примечание:

№ на схеме:7

Наименование:Oil cup bolt (2)RSC45.10-26

Каталожный номер:A820301017302

Комплект:16

Примечание:

№ на схеме:8

Наименование:Side sliding block RSC45.10-14

Каталожный номер:A820499000044

Комплект:6

Примечание:

№ на схеме:9

Наименование:Retainer RSC45.10-5

Каталожный номер:A820201000711

Комплект:6

Примечание:

№ на схеме:10

Наименование:Washer,16GB93

Каталожный номер:A210401000004

Комплект:94

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:A210204000198

Комплект:54

Примечание:

№ на схеме:12

Наименование:Side slide block spacer RSC45.10-15

Каталожный номер:A820101312402

Комплект:6

Примечание:

№ на схеме:13

Наименование:Nut M24 10 Shibilao hexagonal flange

Каталожный номер:A229900007632

Комплект:6

Примечание:

№ на схеме:14

Наименование:Oil cup bolt (1)RSC45.10-25

Каталожный номер:A820301017301

Комплект:6

Примечание:

№ на схеме:15

Наименование:Nipple, grease

Каталожный номер:A210804000001

Комплект:22

Примечание:

№ на схеме:16

Наименование:Lifting cylinder RSC45.10.12B

Каталожный номер:10201648

Комплект:2

Примечание:

№ на схеме:17

Наименование:Retainer ring 68GB893.1

Каталожный номер:A210416000022

Комплект:4

Примечание:

№ на схеме:18

Наименование:Shaft assembly of lifting cylinder RSC45.10C.6

Каталожный номер:10201907

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer, 24 GB1230

Каталожный номер:A210491000122

Комплект:14

Примечание:

№ на схеме:20

Наименование:Washer, 24 GB93

Каталожный номер:A210401000008

Комплект:20

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210111000292

Комплект:14

Примечание:

№ на схеме:22

Наименование:Rolling bearing

Каталожный номер:10859971

Комплект:8

Примечание:

№ на схеме:23

Наименование:Slide bearing RSC45.10-32

Каталожный номер:10859963

Комплект:2

Примечание:

№ на схеме:24

Наименование:Rear shaft assembly RSC45.10C.9

Каталожный номер:10201926

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bolt, M16x40 GB5783

Каталожный номер:A210111000112

Комплект:32

Примечание:

№ на схеме:26

Наименование:llComponent,slide,lower,RSC45.10.15A"

Каталожный номер:11272687

Комплект:4

Примечание:

№ на схеме:27

Наименование:Supporting frame RSC45.10.21

Каталожный номер:10089451

Комплект:1

Примечание:

№ на схеме:28

Наименование:Rainproof cover of sensor RSC45.10-24

Каталожный номер:A820101341776

Комплект:1

Примечание:

№ на схеме:29

Наименование:SCREW

Каталожный номер:A210210000010

Комплект:3

Примечание:

№ на схеме:30

Наименование:Washer, 6 GB93

Каталожный номер:A210401000016

Комплект:3

Примечание:

№ на схеме:31

Наименование:Mounting plate of displacement sensor RSC45.10-23

Каталожный номер:A820101337402

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt

Каталожный номер:A210111000125

Комплект:14

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:A210405000011

Комплект:6

Примечание:

№ на схеме:34

Наименование:Washer,10 GB93

Каталожный номер:A210401000001

Комплект:20

Примечание:

№ на схеме:35

Наименование:Eccentric sleeve RSC45III.10-31

Каталожный номер:11044952

Комплект:2

Примечание:

№ на схеме:36

Наименование:Rear baffle RSC45.10-17

Каталожный номер:A820101312406

Комплект:2

Примечание:

№ на схеме:37

Наименование:Bolt, M16x30 GB5783

Каталожный номер:A210111000227

Комплект:12

Примечание:
