Схема расположения главного клапана

Схема расположения главного клапана

← Клапан распределителя Клапан для слива масла →

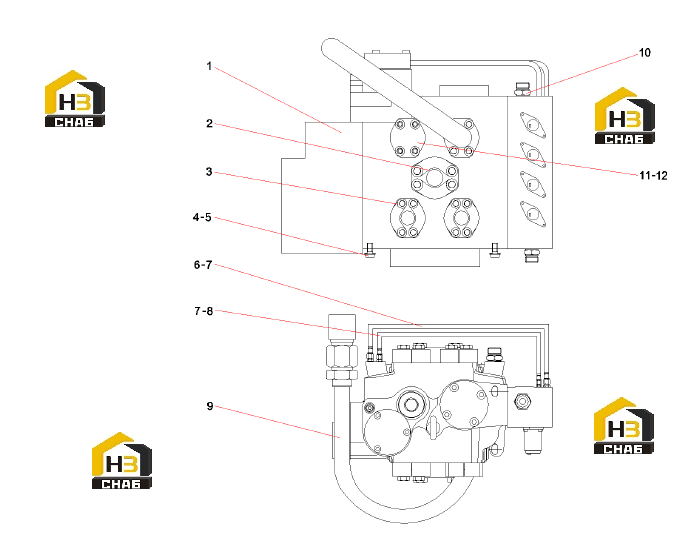

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Multi-way block M400LS-0012B
Каталожный номер:B220401000260
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:SCREW
Каталожный номер:A210204000353
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Screw
Каталожный номер:A210204000462
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Screw
Каталожный номер:A210204000196
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer,10 GB93
Каталожный номер:A210401000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Steel tube
Каталожный номер:A810399000717
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Connector, hose, GE12LM14x1.5EDOMDA3C
Каталожный номер:B210780000232
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Steel tube
Каталожный номер:A810399000716
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Steel tube
Каталожный номер:A810312019045
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Connector, hose, GE10LMEDOMDA3C
Каталожный номер:B210780000036
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Flange
Каталожный номер:A820199003283
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Screw
Каталожный номер:A210204000337
Комплект:8
Примечание:
