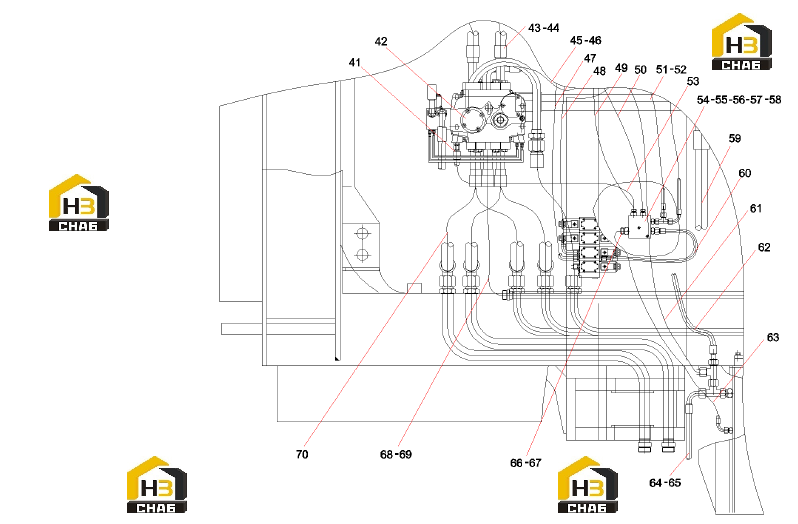

Схема каркасного трубопровода (часть 4)

← Схема каркасного трубопровода (часть 3) Схема каркасного трубопровода (часть 5) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:41

Наименование:Connector, hose, EW10LOMDA3C

Каталожный номер:B210780000636

Комплект:4

Примечание:

№ на схеме:42

Наименование:Main valve layout RSC45MIII.2.1.1

Каталожный номер:10409053

Комплект:1

Примечание:

№ на схеме:43

Наименование:Hose 4SH25-DKOS90-SFS-650Q/SY1102

Каталожный номер:B230103008473

Комплект:2

Примечание:

№ на схеме:44

Наименование:O-ring

Каталожный номер:B230101000215

Комплект:4

Примечание:

№ на схеме:45

Наименование:Hose 4SH25-DKOS-SFS90(32)-700Q/SY1102

Каталожный номер:21023572

Комплект:1

Примечание:

№ на схеме:46

Наименование:O-RING

Каталожный номер:B230101000091

Комплект:2

Примечание:

№ на схеме:47

Наименование:Hose 2SN8-DKOL90-1350-V270(ST)Q/SY1102

Каталожный номер:B230103008200

Комплект:1

Примечание:

№ на схеме:48

Наименование:Hose

Каталожный номер:B230103000654

Комплект:1

Примечание:

№ на схеме:49

Наименование:Hose

Каталожный номер:B230103000602

Комплект:1

Примечание:

№ на схеме:50

Наименование:Hose

Каталожный номер:B230103001216

Комплект:1

Примечание:

№ на схеме:51

Наименование:Oil return pipe of main valve RSC45.2.1.38

Каталожный номер:A810399000718

Комплект:1

Примечание:

№ на схеме:52

Наименование:Screw

Каталожный номер:A210204000337

Комплект:4

Примечание:

№ на схеме:53

Наименование:Hose

Каталожный номер:B230103000076

Комплект:1

Примечание:

№ на схеме:54

Наименование:Oil draining valve RSC45.2.1.39

Каталожный номер:A810399000723

Комплект:1

Примечание:

№ на схеме:55

Наименование:Screw

Каталожный номер:A210204000148

Комплект:6

Примечание:

№ на схеме:56

Наименование:Washer, 8 GB93

Каталожный номер:A210401000017

Комплект:6

Примечание:

№ на схеме:57

Наименование:Connector, hose, EL12LOMDA3C

Каталожный номер:B210780000016

Комплект:1

Примечание:

№ на схеме:58

Наименование:Connector, hose, EW12LOMDA3C

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:59

Наименование:Hose 1SN40-DKOL-DKOL90-680Q/SY1102

Каталожный номер:B230103002175

Комплект:1

Примечание:

№ на схеме:60

Наименование:Hose

Каталожный номер:21017518

Комплект:1

Примечание:

№ на схеме:61

Наименование:Hose

Каталожный номер:B230103000301

Комплект:1

Примечание:

№ на схеме:62

Наименование:Hose

Каталожный номер:B230103005410

Комплект:1

Примечание:

№ на схеме:63

Наименование:Hose

Каталожный номер:B230103000583

Комплект:1

Примечание:

№ на схеме:64

Наименование:Hose

Каталожный номер:B230103005259

Комплект:1

Примечание:

№ на схеме:65

Наименование:FITTING - PIPE

Каталожный номер:B210780000018

Комплект:1

Примечание:

№ на схеме:66

Наименование:Pipe joint RED15/12LOM3C

Каталожный номер:B210780001246

Комплект:1

Примечание:

№ на схеме:67

Наименование:Pipe joint EL15LOMDA3C

Каталожный номер:B210780000017

Комплект:1

Примечание:

№ на схеме:68

Наименование:Hose 4SH25-DKOS90-SFS(32)-540Q/SY1102

Каталожный номер:B230103003558

Комплект:1

Примечание:

№ на схеме:69

Наименование:O-RING

Каталожный номер:B230101000091

Комплект:1

Примечание:

№ на схеме:70

Наименование:Hose 4SH25-DKOS90-SFS-700Q/SY1102

Каталожный номер:B230103008421

Комплект:2

Примечание:
