Схема движения (часть 1)

Схема движения (часть 1)

← Узел охлаждения Схема движения (часть 2) →

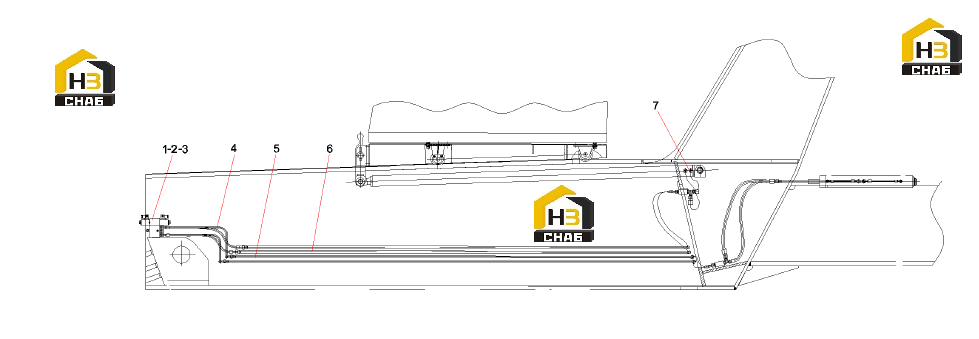

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Valve group for moving RSC45.2.5.7
Каталожный номер:A819700001387
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Screw
Каталожный номер:A210204000019
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer,12 GB93
Каталожный номер:A210401000002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose 2SN8-DKOL-DKOL45-650Q/SY1102
Каталожный номер:B230103005277
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Steel tube RSC45.2.5.3
Каталожный номер:A810399000729
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Steel tube ARSC45.2.5B.1
Каталожный номер:10213222
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Connector, hose, GE12LR1/4EDOMDA3C
Каталожный номер:B210780000847
Комплект:4
Примечание:
