Система кондиционирования воздуха (часть 2)

← Система кондиционирования воздуха (часть 1) Система кондиционирования воздуха kgt4610 (часть 1) →

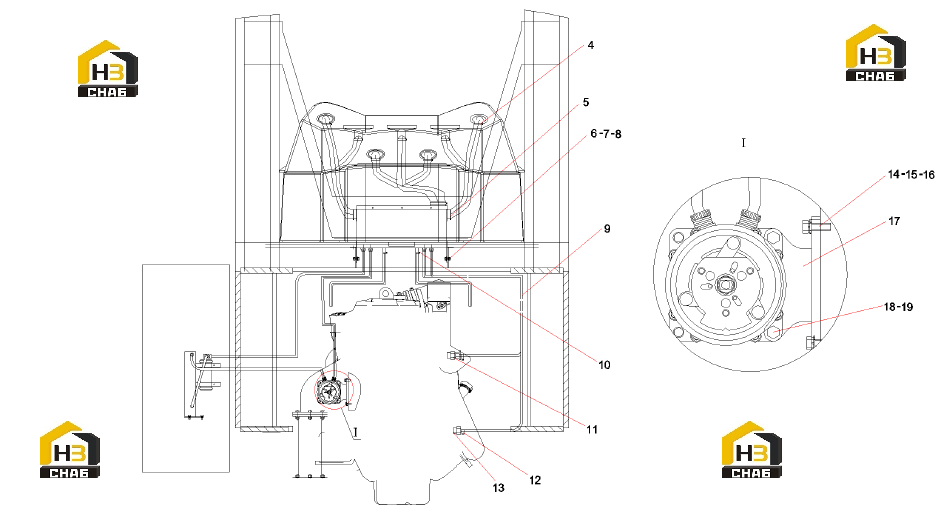

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:4

Наименование:Throat collar c^40-^60JB8870

Каталожный номер:A210855000024

Комплект:7

Примечание:

№ на схеме:5

Наименование:Hoop, throat

Каталожный номер:A210855000012

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt, M10x25 GB5783

Каталожный номер:A210111000018

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer,10 GB93

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210405000011

Комплект:8

Примечание:

№ на схеме:9

Наименование:Vapor rubber hose 中16(5.5m)

Каталожный номер:A230103000012

Комплект:13

Примечание:

№ на схеме:10

Наименование:Collar, throat,中12-中20 JB8870

Каталожный номер:A210855000003

Комплект:2

Примечание:

№ на схеме:11

Наименование:Joint RSC45.16-1

Каталожный номер:A820599000956

Комплект:1

Примечание:

№ на схеме:12

Наименование:Throat collar c^22-^32JB8870

Каталожный номер:A210855000008

Комплект:8

Примечание:

№ на схеме:13

Наименование:Joint RSC45.16-3

Каталожный номер:A820205002290

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer, 8 GB93

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer, 8 GB97.1

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bolt, M8x25 GB5783

Каталожный номер:A210111000090

Комплект:4

Примечание:

№ на схеме:17

Наименование:Air compressor support RSC45.16-4

Каталожный номер:A820403000915

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210111000027

Комплект:4

Примечание:

№ на схеме:19

Наименование:Nut, M10 GB6170

Каталожный номер:A210307000017

Комплект:4

Примечание:
