Платформа в сборе

← Система подвижная противовеса (часть 2) Кабина в сборе (часть 1) →

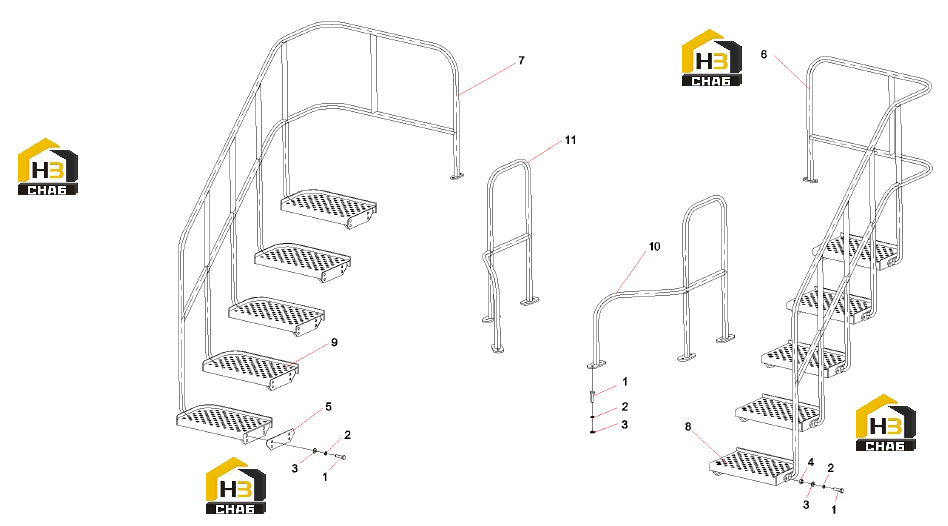

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:A210111000025

Комплект:76

Примечание:

№ на схеме:2

Наименование:Washer,10 GB93

Каталожный номер:A210401000001

Комплект:76

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210405000011

Комплект:112

Примечание:

№ на схеме:4

Наименование:Nut, M10 GB6170

Каталожный номер:A210307000017

Комплект:36

Примечание:

№ на схеме:5

Наименование:Adjusting spacer RSC45C.3.6-1

Каталожный номер:10941204

Комплект:10

Примечание:

№ на схеме:6

Наименование:Rear armrest (L) RSC45C.3.6.1

Каталожный номер:10939949

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rear armrest (R) RSC45C.3.6.2

Каталожный номер:10939948

Комплект:1

Примечание:

№ на схеме:8

Наименование:Left pedal RSC45C.3.6.3

Каталожный номер:10940334

Комплект:5

Примечание:

№ на схеме:9

Наименование:Right pedal RSC45C.3.6.5

Каталожный номер:10940336

Комплект:5

Примечание:

№ на схеме:10

Наименование:Front armrest (L) RSC45MII.3.6.7

Каталожный номер:10047961

Комплект:1

Примечание:

№ на схеме:11

Наименование:Front armrest (R) RSC45MI.3.6.8

Каталожный номер:10047963

Комплект:1

Примечание:
