Педаль 11152307 (часть 1)

← Педаль сдвоенная 11154848 (часть 2) Педаль 11152307 (часть 2) →

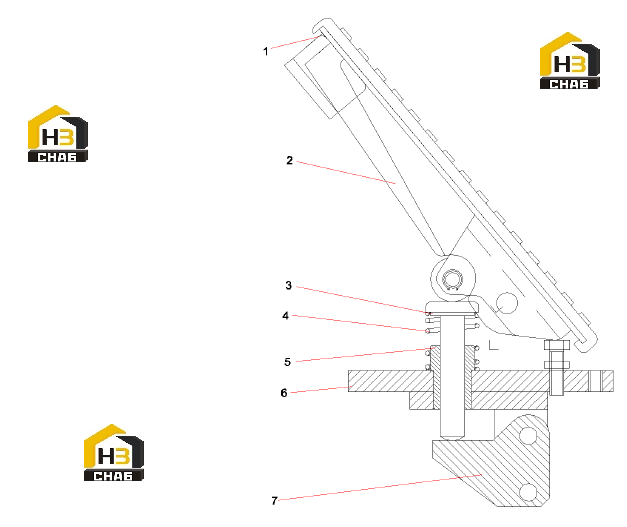

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rubber sleeve

Каталожный номер:A820606020073

Комплект:1

Примечание:

№ на схеме:2

Наименование:Footplate

Каталожный номер:10253378

Комплект:1

Примечание:

№ на схеме:3

Наименование:Mandrel

Каталожный номер:10254328

Комплект:1

Примечание:

№ на схеме:4

Наименование:Spring

Каталожный номер:A820101315195

Комплект:1

Примечание:

№ на схеме:5

Наименование:Copper sleeve

Каталожный номер:10144220

Комплект:1

Примечание:

№ на схеме:6

Наименование:Base

Каталожный номер:A810102019074

Комплект:1

Примечание:

№ на схеме:7

Наименование:Swivel plate

Каталожный номер:10254329

Комплект:1

Примечание:
