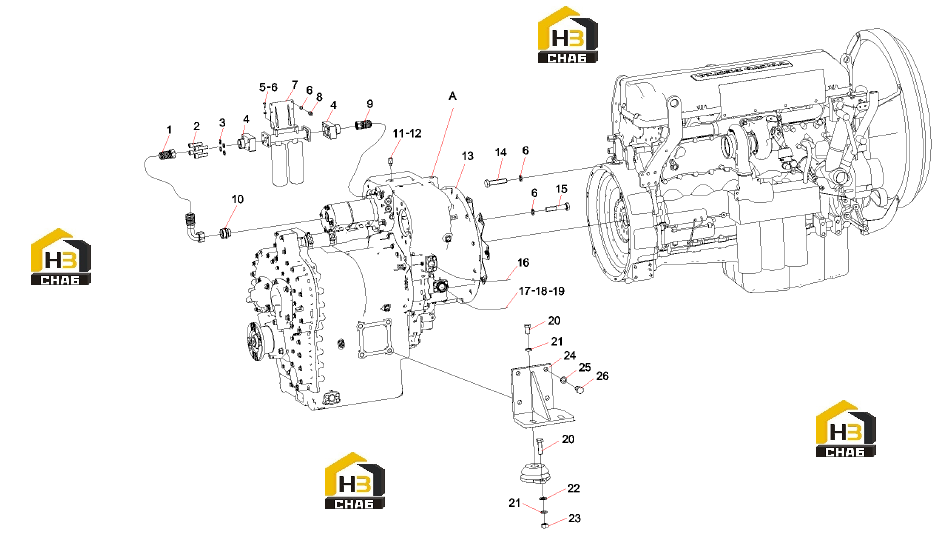

Кронштейны кпп

← Корпус ричстакера (часть 2) Фильтр воздушный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:B230103003567

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt 1/2"-13UNx45 10.9 galvanization

Каталожный номер:A229900005971

Комплект:8

Примечание:

№ на схеме:3

Наименование:Washer,14GB93

Каталожный номер:A210401000003

Комплект:8

Примечание:

№ на схеме:4

Наименование:Joint of oil outlet pipe RSC45.1-6

Каталожный номер:A820205001462

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt RSC45.1-7

Каталожный номер:A829900001449

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer,10 GB93

Каталожный номер:A210401000001

Комплект:53

Примечание:

№ на схеме:7

Наименование:Filter bracket RSC45.1.2

Каталожный номер:A810102060047

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:A210204000161

Комплект:20

Примечание:

№ на схеме:9

Наименование:Hose 1SN32-DKOL90-670-V180Q/SY1102

Каталожный номер:B230103004784

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe joint GE35L15/16UNOMDA3C

Каталожный номер:B210780000671

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer 12JB982

Каталожный номер:A210434000006

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pressure sensor joint RSC45.1-32

Каталожный номер:A820205001862

Комплект:1

Примечание:

№ на схеме:13

Наименование:Gearbox 15.5HR36432 DANA

Каталожный номер:B220801000002

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210111000120

Комплект:12

Примечание:

№ на схеме:15

Наименование:Bolt, M10x1.25x50 GB5785 -grade 10.9

Каталожный номер:A210113000266

Комплект:8

Примечание:

№ на схеме:16

Наименование:Hose 2SN32-DK0L-DK0L90-4200Q/SY1102

Каталожный номер:60032045

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose 2SN32-DKOL-DKOL90-3500Q/SY1102

Каталожный номер:60013088

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer 33JB982

Каталожный номер:A210434000015

Комплект:2

Примечание:

№ на схеме:19

Наименование:Connector, hose, EW35LOMDA3C

Каталожный номер:B210780000030

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M18x60GB5783

Каталожный номер:A210110000058

Комплект:12

Примечание:

№ на схеме:21

Наименование:Washer, 18 GB93

Каталожный номер:A210401000005

Комплект:12

Примечание:

№ на схеме:22

Наименование:Washer 18 GB97.3

Каталожный номер:A210402000044

Комплект:12

Примечание:

№ на схеме:23

Наименование:Nut,M18GB6170

Каталожный номер:A210307000004

Комплект:12

Примечание:

№ на схеме:24

Наименование:Gearbox support RSC45.1.7

Каталожный номер:A810103041008

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer, 20 GB93

Каталожный номер:A210401000006

Комплект:12

Примечание:

№ на схеме:26

Наименование:Bolt RSC45.1-14

Каталожный номер:A829900001453

Комплект:8

Примечание:
