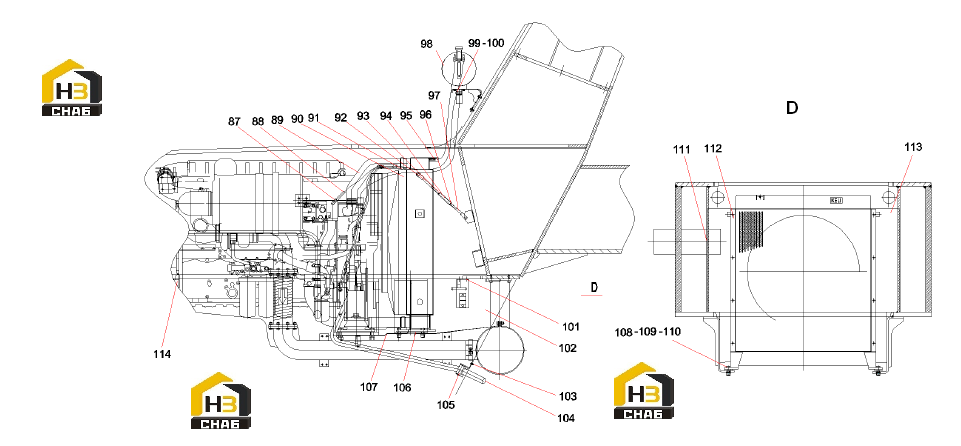

Крепление бака

← Трубки масляные кпп Крышка заливной горловины →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:87

Наименование:Collar, throat, ^12-^20 JB8870

Каталожный номер:A210855000003

Комплект:14

Примечание:

№ на схеме:88

Наименование:Vapor hose PQ190IIIA.11-2A

Каталожный номер:A820606011124

Комплект:2

Примечание:

№ на схеме:89

Наименование:Water intake hose RSC45.1-54

Каталожный номер:10413010

Комплект:1

Примечание:

№ на схеме:90

Наименование:Radiator S1050x385x1180-170Q/SY015028

Каталожный номер:A220201000060

Комплект:1

Примечание:

№ на схеме:91

Наименование:T-clamp

Каталожный номер:A229900003104

Комплект:4

Примечание:

№ на схеме:92

Наименование:Supporting rod (1)RSC45.1-59

Каталожный номер:10733478

Комплект:2

Примечание:

№ на схеме:93

Наименование:Left rotating nut RSC45.1-44

Каталожный номер:A820302010400

Комплект:2

Примечание:

№ на схеме:94

Наименование:Adjusting rod RSC45.1-45

Каталожный номер:A820202005885

Комплект:2

Примечание:

№ на схеме:95

Наименование:Hose

Каталожный номер:11308838

Комплект:1

Примечание:

№ на схеме:96

Наименование:Nut M12x1.5GB6171

Каталожный номер:A210308000007

Комплект:2

Примечание:

№ на схеме:97

Наименование:Supporting rod 2RSC45.1-60

Каталожный номер:10733315

Комплект:2

Примечание:

№ на схеме:98

Наименование:Expansion water tank support

Каталожный номер:11308828

Комплект:1

Примечание:

№ на схеме:99

Наименование:Throat collar c^27-^51JB8870

Каталожный номер:A229900002838

Комплект:6

Примечание:

№ на схеме:100

Наименование:Hose

Каталожный номер:11308840

Комплект:1

Примечание:

№ на схеме:101

Наименование:Bolt, M8x25 GB5783

Каталожный номер:A210111000090

Комплект:2

Примечание:

№ на схеме:102

Наименование:Wind shield RSC45.1-61

Каталожный номер:10819431

Комплект:1

Примечание:

№ на схеме:103

Наименование:Nut, M8 GB6170

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:104

Наименование:Hose O38x2100RSC45.1-51

Каталожный номер:10221781

Комплект:1

Примечание:

№ на схеме:105

Наименование:Exhaust pipe bracket RSC45.1.26

Каталожный номер:11056785

Комплект:1

Примечание:

№ на схеме:106

Наименование:Water tank vibration damper pad RSC45.1-18

Каталожный номер:A820606010610

Комплект:2

Примечание:

№ на схеме:107

Наименование:Dust shield RSC45.1.20

Каталожный номер:10470991

Комплект:1

Примечание:

№ на схеме:108

Наименование:Bolt, M16x55 GB5783

Каталожный номер:A210111000283

Комплект:4

Примечание:

№ на схеме:109

Наименование:Nut, M16 GB6170

Каталожный номер:A210307000040

Комплект:4

Примечание:

№ на схеме:110

Наименование:Washer,16 GB97.1

Каталожный номер:A210405000003

Комплект:4

Примечание:

№ на схеме:111

Наименование:Rubber plate RSC45.1-55

Каталожный номер:10468012

Комплект:1

Примечание:

№ на схеме:112

Наименование:Press plate RSC45.1A-7

Каталожный номер:10031160

Комплект:2

Примечание:

№ на схеме:113

Наименование:Rubber plate RSC45.1-57

Каталожный номер:10490665

Комплект:1

Примечание:

№ на схеме:114

Наименование:O-ring, 47.22x3.53

Каталожный номер:B230101000244

Комплект:2

Примечание:
