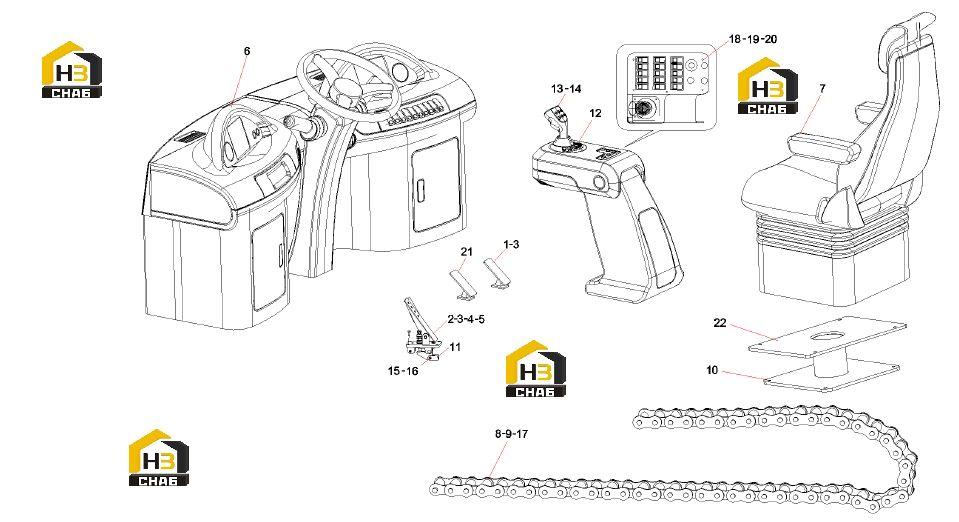

Консоль управления в сборе

← Кабина в сборе (часть 2) Педаль сдвоенная 11154848 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Accelerator pedal X10-445-100-013

Каталожный номер:B229900003153

Комплект:1

Примечание:

№ на схеме:2

Наименование:Dual pedal SRSC45F.5.3

Каталожный номер:11154848

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000091

Комплект:8

Примечание:

№ на схеме:4

Наименование:Washer, 8 GB97.1

Каталожный номер:A210405000007

Комплект:16

Примечание:

№ на схеме:5

Наименование:Washer, 8 GB93

Каталожный номер:A210401000017

Комплект:16

Примечание:

№ на схеме:6

Наименование:Adjustable steering column assembly URANUS-Black

Каталожный номер:60025888

Комплект:1

Примечание:

№ на схеме:7

Наименование:Mechanical-suspended driving seat SYZY-GC-E

Каталожный номер:60039729

Комплект:1

Примечание:

№ на схеме:8

Наименование:Drag-chain 40 links 350.200.150.0 Igus

Каталожный номер:B229900003089

Комплект:2

Примечание:

№ на схеме:9

Наименование:Drag-chain joint 3200.34PZ Igus

Каталожный номер:B229900002838

Комплект:4

Примечание:

№ на схеме:10

Наименование:Screw, M8x20 GB70.1

Каталожный номер:A210204000147

Комплект:8

Примечание:

№ на схеме:11

Наименование:Connecting fork RSC45.5-1

Каталожный номер:A820199003254

Комплект:1

Примечание:

№ на схеме:12

Наименование:Electric control handle holder support RSC45C5.5.1

Каталожный номер:11076756

Комплект:1

Примечание:

№ на схеме:13

Наименование:Adjustable set handle M16x63 B model

Каталожный номер:A230199000024

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer 16GB96.1

Каталожный номер:A210404000008

Комплект:2

Примечание:

№ на схеме:15

Наименование:Shaft B10x40GB882

Каталожный номер:A210508000001

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pin 3 x18GB879.1

Каталожный номер:A210507000014

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt, M8x25 GB5783

Каталожный номер:A210111000090

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210111000070

Комплект:6

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210405000005

Комплект:6

Примечание:

№ на схеме:20

Наименование:Washer, 5 GB93

Каталожный номер:A210401000015

Комплект:6

Примечание:

№ на схеме:21

Наименование:Refashioned pedal SRSC45F.5.2

Каталожный номер:11152307

Комплект:1

Примечание:

№ на схеме:22

Наименование:Support under seat SRSC45F.5.1

Каталожный номер:11143445

Комплект:1

Примечание:
