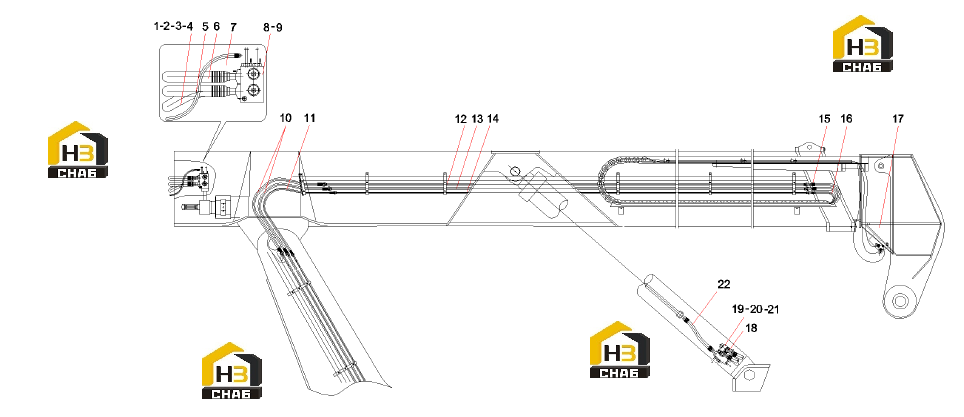

Комплектующие стрелы

← Схема зажима стрелы Корпус клапана цилиндра (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose 4SH25-DKOS-SFL45-2600Q/SY1102

Каталожный номер:B230103004966

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:A210204000354

Комплект:28

Примечание:

№ на схеме:3

Наименование:FLANGE - HALF

Каталожный номер:B210780000244

Комплект:14

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:B230101000215

Комплект:7

Примечание:

№ на схеме:5

Наименование:Hose 4SH25-DKOS-SFL45-2650Q/SY1102

Каталожный номер:B230103004967

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose 4SH25-DKOS-SFL45-2700Q/SY1102

Каталожный номер:B230103004968

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:B230103003409

Комплект:1

Примечание:

№ на схеме:8

Наименование:Extension cylinder valve body RSC45.2.2.10

Каталожный номер:A810299000205

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:A210204000337

Комплект:8

Примечание:

№ на схеме:10

Наименование:Hose 2SN20-DKOL-2000Q/SY1102

Каталожный номер:B230103005881

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:B230103002747

Комплект:1

Примечание:

№ на схеме:12

Наименование:Steel tube assembly RSC45.2.2.5

Каталожный номер:A810312990137

Комплект:1

Примечание:

№ на схеме:13

Наименование:Steel tube assembly RSC45.2.2.6

Каталожный номер:A810312019055

Комплект:1

Примечание:

№ на схеме:14

Наименование:Steel tube assembly RSC45.2.2.7

Каталожный номер:A810312019056

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose 2SN20-DKOL-DKOL90-10500Q/SY1102

Каталожный номер:B230103004767

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hose 1SN12-DKOL-DKOL90-10500Q/SY1102

Каталожный номер:B230103004768

Комплект:1

Примечание:

№ на схеме:17

Наименование:Anti-sway hydraulic system SDJ450.3.1

Каталожный номер:A810201060300

Комплект:1

Примечание:

№ на схеме:18

Наименование:Right valve block of lifting cylinder RSC45.2.2.9

Каталожный номер:A810201062373

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw,M12x50 GB70.1

Каталожный номер:A210204000025

Комплект:8

Примечание:

№ на схеме:20

Наименование:O-ring 37.5 x3.55GB3452.1

Каталожный номер:A210609000121

Комплект:2

Примечание:

№ на схеме:21

Наименование:Left valve block of lifting cylinder RSC45.2.2.8

Каталожный номер:A810201062372

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose 4SH25-SFL-950Q/SY1102

Каталожный номер:60016784

Комплект:2

Примечание:
