Клапана для подачи масла

← Система управления 10427001 Схема каркасного трубопровода (часть 1) →

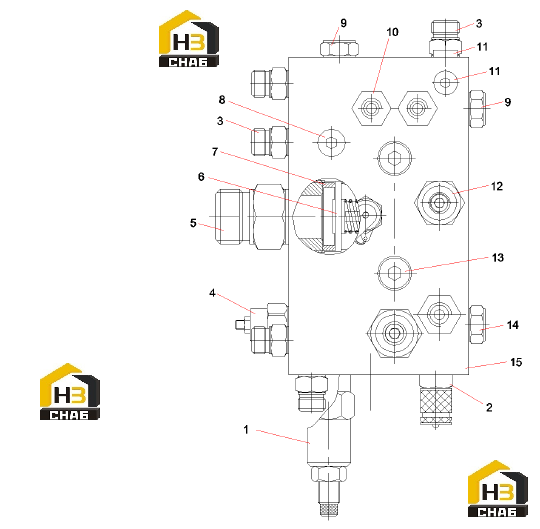

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:One-way overflow valve RV2-10-S-O-50 Parker

Каталожный номер:B220402000035

Комплект:2

Примечание:

№ на схеме:2

Наименование:Test, pressure, connection

Каталожный номер:B210770000084

Комплект:2

Примечание:

№ на схеме:3

Наименование:Connector, hose, GE10LMEDOMDA3C

Каталожный номер:B210780000036

Комплект:4

Примечание:

№ на схеме:4

Наименование:Pressure reducing valve PBDB-LNN

Каталожный номер:B220401000536

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipe joint GE30SMEDOMDA3C

Каталожный номер:B210780000053

Комплект:1

Примечание:

№ на схеме:6

Наименование:Core of one-way valve ITL28L

Каталожный номер:B220400000421

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clip bush RSC45.2.1.30-2

Каталожный номер:10056401

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw plug, VSTI14x1.5EDA3C

Каталожный номер:B210780000201

Комплект:1

Примечание:

№ на схеме:9

Наименование:Valve, shuttle

Каталожный номер:B220401000046

Комплект:2

Примечание:

№ на схеме:10

Наименование:Connector, hose, GE10LM12x1.5EDOMDA3C

Каталожный номер:B210780001286

Комплект:2

Примечание:

№ на схеме:11

Наименование:Screw plug, VSTI10x1EDA3C

Каталожный номер:B210399000003

Комплект:2

Примечание:

№ на схеме:12

Наименование:One-way throttle NCBB-LCN

Каталожный номер:B220401000546

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:A210204000031

Комплект:2

Примечание:

№ на схеме:14

Наименование:One-way valve CV1—10—N—P—O—00—005—00

Каталожный номер:B220401000539

Комплект:1

Примечание:

№ на схеме:15

Наименование:Guide valve group for oil supply RSC45.2.1.30-1

Каталожный номер:A820199003189

Комплект:1

Примечание:
