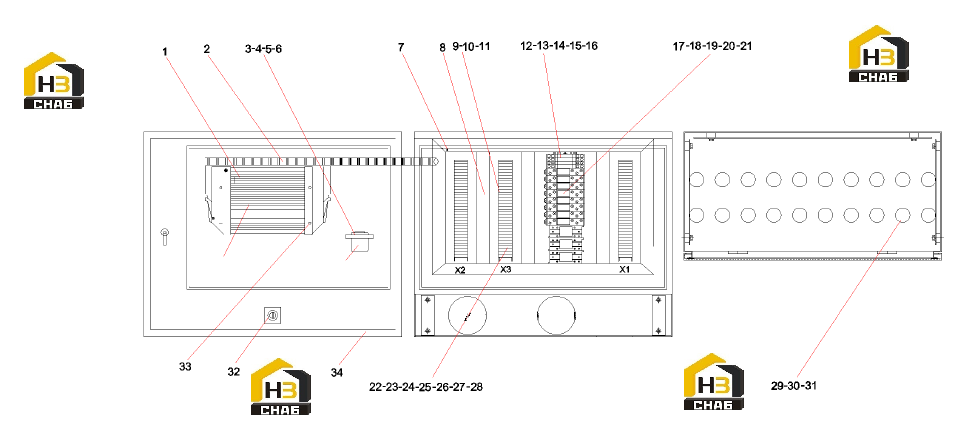

Блок предохранителей

← Панель дисплея в сборе Панель правая управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Contorller

Каталожный номер:60033332

Комплект:1

Примечание:

№ на схеме:2

Наименование:Relay, current, 130A

Каталожный номер:60005768

Комплект:1

Примечание:

№ на схеме:3

Наименование:Assembly, cap, protective, socket, 2-wire

Каталожный номер:B241000000018

Комплект:1

Примечание:

№ на схеме:4

Наименование:Socket, blade

Каталожный номер:B241000000001

Комплект:2

Примечание:

№ на схеме:5

Наименование:Plug, waterproof

Каталожный номер:B241200000461

Комплект:2

Примечание:

№ на схеме:6

Наименование:External connection box of reach stacker

Каталожный номер:A249900000880

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gauge Line Groove

Каталожный номер:60035696

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gauge Line Groove

Каталожный номер:60035695

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connecting terminal 264-701

Каталожный номер:B242000000017

Комплект:104

Примечание:

№ на схеме:10

Наименование:Connecting terminal

Каталожный номер:A242000000055

Комплект:9

Примечание:

№ на схеме:11

Наименование:End plate and spacer 264-369

Каталожный номер:A242000000306

Комплект:3

Примечание:

№ на схеме:12

Наименование:Connecting terminal 282-698/281-434

Каталожный номер:A242000000381

Комплект:4

Примечание:

№ на схеме:13

Наименование:Fuse 8JS-711-688-00

Каталожный номер:B241300000022

Комплект:2

Примечание:

№ на схеме:14

Наименование:Fuse 8JS-711-686-00

Каталожный номер:B241300000021

Комплект:1

Примечание:

№ на схеме:15

Наименование:Fuse 8JS-711-687-00

Каталожный номер:B241300000024

Комплект:1

Примечание:

№ на схеме:16

Наименование:Adjacent jumper implement 282.402

Каталожный номер:B249900001325

Комплект:3

Примечание:

№ на схеме:17

Наименование:Relay, intermediate, G2R-1-SN DC24V

Каталожный номер:B240700000399

Комплект:8

Примечание:

№ на схеме:18

Наименование:Seat, relay, P2RF-05-E

Каталожный номер:B240700000395

Комплект:8

Примечание:

№ на схеме:19

Наименование:Relay, intermediate, LY2 24VDC

Каталожный номер:B240700000114

Комплект:3

Примечание:

№ на схеме:20

Наименование:Seat, relay, PTF08A-E

Каталожный номер:B240700000125

Комплект:3

Примечание:

№ на схеме:21

Наименование:Self retaining clip

Каталожный номер:B241600000002

Комплект:6

Примечание:

№ на схеме:22

Наименование:Terminal IT1.5-2

Каталожный номер:A242000000390

Комплект:250

Примечание:

№ на схеме:23

Наименование:Terminal

Каталожный номер:A242000000013

Комплект:30

Примечание:

№ на схеме:24

Наименование:Terminal

Каталожный номер:A241500000015

Комплект:7

Примечание:

№ на схеме:25

Наименование:Wire QVR-0.75JB8139 Black

Каталожный номер:A241900000055

Комплект:25

Примечание:

№ на схеме:26

Наименование:Connecting terminal

Каталожный номер:B242000000073

Комплект:2

Примечание:

№ на схеме:27

Наименование:Rail Clamp

Каталожный номер:A241600000022

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bail, 210-111

Каталожный номер:A241600000002

Комплект:1

Примечание:

№ на схеме:29

Наименование:Nylon nut GMK-M32G

Каталожный номер:A229900004067

Комплект:14

Примечание:

№ на схеме:30

Наименование:Quick hose coupling

Каталожный номер:A229900004048

Комплект:14

Примечание:

№ на схеме:31

Наименование:Nylon bellows

Каталожный номер:A230200000687

Комплект:2

Примечание:

№ на схеме:32

Наименование:Knob switch

Каталожный номер:B240200000055

Комплект:1

Примечание:

№ на схеме:33

Наименование:Screw, M4x10 GB818

Каталожный номер:A210210000015

Комплект:60

Примечание:

№ на схеме:34

Наименование:Nylon belt 3x100SG79

Каталожный номер:A239900000051

Комплект:80

Примечание:
