Цилиндр рулевого управления 10421960

← Вал рулевого управления rsc45iii.8 10424819 (часть 4) Система смазки rsc45c.9 10697674 →

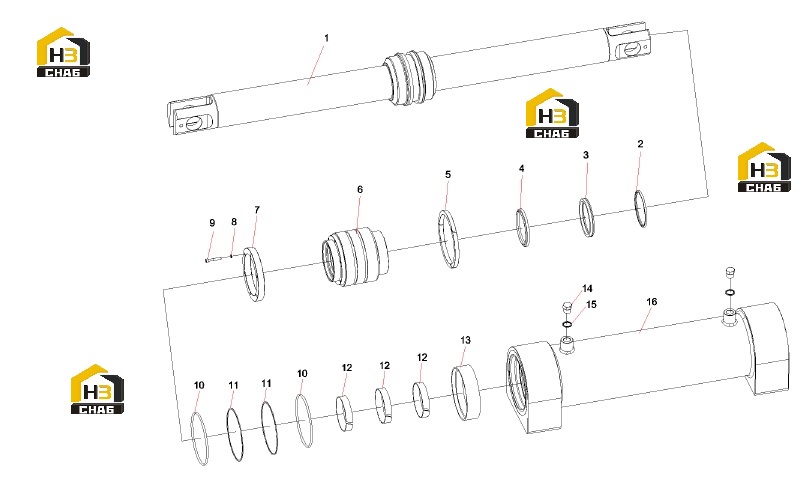

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston Rod Component

Каталожный номер:10421967

Комплект:1

Примечание:

№ на схеме:2

Наименование:CRGS-type seal ring

Каталожный номер:A880806030017

Комплект:2

Примечание:

№ на схеме:3

Наименование:Seal ring

Каталожный номер:B230101001856

Комплект:2

Примечание:

№ на схеме:4

Наименование:Seal ring

Каталожный номер:60000474

Комплект:2

Примечание:

№ на схеме:5

Наименование:"Key,clipping,RSC4518.3-3"

Каталожный номер:10421958

Комплект:2

Примечание:

№ на схеме:6

Наименование:"Sleeve, guide,RSC45111.8.3-1"

Каталожный номер:10421956

Комплект:2

Примечание:

№ на схеме:7

Наименование:"Ring, retainer,RSC45lll.8.3-4"

Каталожный номер:10421959

Комплект:2

Примечание:

№ на схеме:8

Наименование:Spring washer

Каталожный номер:A210401000017

Комплект:12

Примечание:

№ на схеме:9

Наименование:Screw M8x50GB70.1 Grade 12.9

Каталожный номер:24002398

Комплект:12

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:A210609000260

Комплект:4

Примечание:

№ на схеме:11

Наименование:"Ring, retainer,ZX_DQ200x5.3"

Каталожный номер:10250757

Комплект:4

Примечание:

№ на схеме:12

Наименование:Guide Ring

Каталожный номер:A880803040012

Комплект:6

Примечание:

№ на схеме:13

Наименование:CRMD-type seal ring

Каталожный номер:A880806030154

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw Plug

Каталожный номер:A210341000005

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210434000013

Комплект:2

Примечание:

№ на схеме:16

Наименование:Components, cylinder drum,RSC45lll.8.3.1

Каталожный номер:10421964

Комплект:1

Примечание:
