Стрела с комплектующими 10434188

Стрела с комплектующими 10434188

← Система гидравлическая rsc45miii.2 10450696 Система гидравлическая защиты от раскачивания a810201060300 →

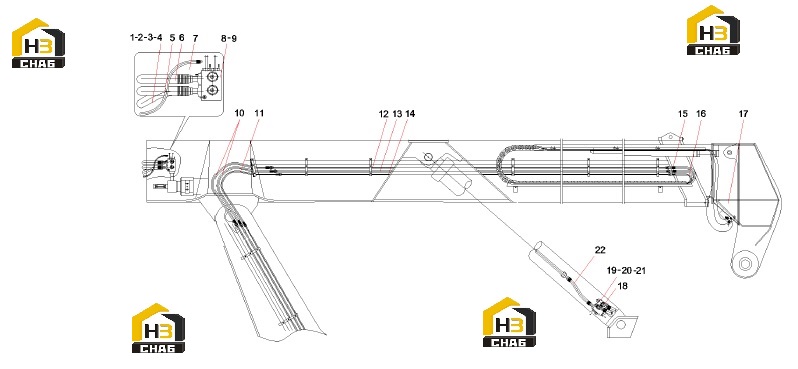

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Rubber Hose
Каталожный номер:B230103004966
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Screw
Каталожный номер:A210204000354
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Split flange
Каталожный номер:B210780000244
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-ring
Каталожный номер:B230101000215
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Rubber Hose
Каталожный номер:B230103004967
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Rubber Hose
Каталожный номер:B230103004968
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Rubber Hose
Каталожный номер:B230103003409
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Telescopic cylinder valve body
Каталожный номер:A810299000205
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw
Каталожный номер:A210204000337
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Rubber Hose
Каталожный номер:B230103005881
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Rubber Hose
Каталожный номер:B230103002747
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Steel tube assembly
Каталожный номер:A810312990137
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Steel tube assembly
Каталожный номер:A810312019055
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Steel tube assembly
Каталожный номер:A810312019056
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Rubber Hose
Каталожный номер:B230103004767
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Rubber Hose
Каталожный номер:B230103004768
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Antiswing hydraulic system
Каталожный номер:A810201060300
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Right valve block of pitching cylinder
Каталожный номер:A810201062373
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Screw
Каталожный номер:A210204000025
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:O-ring
Каталожный номер:A210609000121
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Left valve block of pitching cylinder
Каталожный номер:A810201062372
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:"Hose,4SH25-SFL-950Q/SY1102"
Каталожный номер:60016784
Комплект:2
Примечание:
