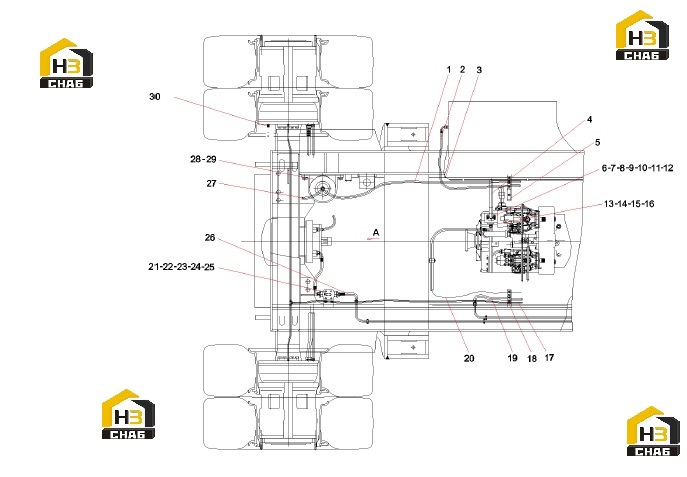

Система тормозная с комплектующими rsc45miii.2.3 10397319 (часть 1)

← Узел усилителя потока a810201062404 Система тормозная с комплектующими rsc45miii.2.3 10397319 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rubber Hose

Каталожный номер:B230103003338

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rubber hose

Каталожный номер:B230103008137

Комплект:1

Примечание:

№ на схеме:3

Наименование:Rubber Hose

Каталожный номер:B230103005168

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rubber Hose

Каталожный номер:60030416

Комплект:1

Примечание:

№ на схеме:5

Наименование:Board,trailing chain hose,right,RSC45.2.

Каталожный номер:10263816

Комплект:1

Примечание:

№ на схеме:6

Наименование:Oil suction flange

Каталожный номер:A820199003370

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:A210204000162

Комплект:4

Примечание:

№ на схеме:8

Наименование:Transitional block

Каталожный номер:A820199003371

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:A210609000185

Комплект:2

Примечание:

№ на схеме:10

Наименование:Split flange

Каталожный номер:B210780000244

Комплект:2

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:A210609000045

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210204000354

Комплект:4

Примечание:

№ на схеме:13

Наименование:Flange

Каталожный номер:A820203002556

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:B230101000482

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:A210204000162

Комплект:4

Примечание:

№ на схеме:16

Наименование:Pipe joint

Каталожный номер:B210780000316

Комплект:2

Примечание:

№ на схеме:17

Наименование:Rubber Hose

Каталожный номер:B230103003394

Комплект:1

Примечание:

№ на схеме:18

Наименование:Board,trailing chain hose,left

Каталожный номер:10263822

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hydraulic rubber hose

Каталожный номер:23001224

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rubber Hose

Каталожный номер:B230103005525

Комплект:1

Примечание:

№ на схеме:21

Наименование:Oil Return Filter

Каталожный номер:A222100000281

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:4

Примечание:

№ на схеме:23

Наименование:Spring washer

Каталожный номер:A210401000017

Комплект:6

Примечание:

№ на схеме:24

Наименование:Joint-body

Каталожный номер:A820501004250

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:A210434000018

Комплект:2

Примечание:

№ на схеме:26

Наименование:hose

Каталожный номер:B230103002039

Комплект:1

Примечание:

№ на схеме:27

Наименование:Rubber Hose

Каталожный номер:B230103005168

Комплект:1

Примечание:

№ на схеме:28

Наименование:Assembly, partial, accumulator

Каталожный номер:10266030

Комплект:1

Примечание:

№ на схеме:29

Наименование:Pipe joint

Каталожный номер:B210780000016

Комплект:3

Примечание:

№ на схеме:30

Наименование:Pressure measuring joint

Каталожный номер:B210770000084

Комплект:1

Примечание:
