Система масляных трубопроводов rsc45miii.2.1 10450647 (часть 5)

← Система масляных трубопроводов rsc45miii.2.1 10450647 (часть 4) Система масляных трубопроводов rsc45miii.2.1 10450647 (часть 6) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

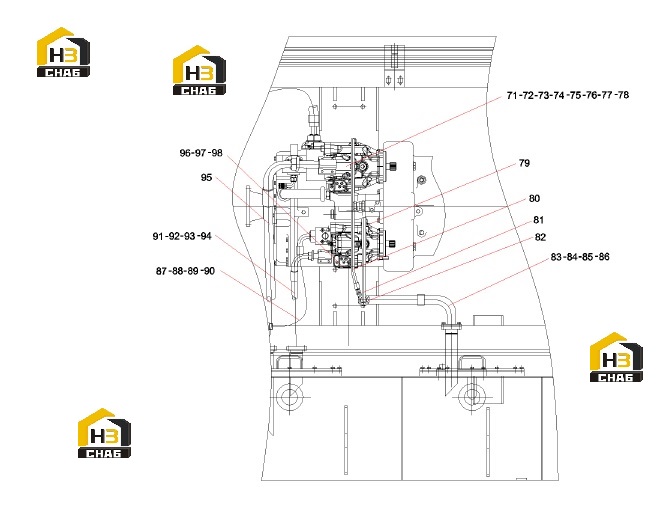

№ на схеме:71

Наименование:Pump package

Каталожный номер:B220301000240

Комплект:1

Примечание:

№ на схеме:72

Наименование:Pressure measuring joint

Каталожный номер:B210780001749

Комплект:2

Примечание:

№ на схеме:73

Наименование:Bolt

Каталожный номер:A229900005971

Комплект:8

Примечание:

№ на схеме:74

Наименование:Oil-in flange

Каталожный номер:A810299000234

Комплект:1

Примечание:

№ на схеме:75

Наименование:Screw

Каталожный номер:A210204000226

Комплект:8

Примечание:

№ на схеме:76

Наименование:O-ring

Каталожный номер:A210609000165

Комплект:2

Примечание:

№ на схеме:77

Наименование:Joint-body

Каталожный номер:A820205001677

Комплект:1

Примечание:

№ на схеме:78

Наименование:Washer

Каталожный номер:A210434000013

Комплект:1

Примечание:

№ на схеме:79

Наименование:Pipe connector

Каталожный номер:B210780000107

Комплект:1

Примечание:

№ на схеме:80

Наименование:Rubber hose

Каталожный номер:B230103000124

Комплект:1

Примечание:

№ на схеме:81

Наименование:Rubber hose

Каталожный номер:B230103000305

Комплект:1

Примечание:

№ на схеме:82

Наименование:Pipe joint

Каталожный номер:B210780000028

Комплект:1

Примечание:

№ на схеме:83

Наименование:Steel tube

Каталожный номер:A810399000566

Комплект:1

Примечание:

№ на схеме:84

Наименование:O-ring

Каталожный номер:B230101000244

Комплект:2

Примечание:

№ на схеме:85

Наименование:Screw

Каталожный номер:A210204000354

Комплект:16

Примечание:

№ на схеме:86

Наименование:Pipe joint

Каталожный номер:B210780000018

Комплект:2

Примечание:

№ на схеме:87

Наименование:Rubber tube

Каталожный номер:B230103008474

Комплект:1

Примечание:

№ на схеме:88

Наименование:O-ring

Каталожный номер:B230101000091

Комплект:1

Примечание:

№ на схеме:89

Наименование:Split flange

Каталожный номер:B210780000006

Комплект:2

Примечание:

№ на схеме:90

Наименование:Screw

Каталожный номер:A210204000227

Комплект:4

Примечание:

№ на схеме:91

Наименование:Hose,1SN50-SFL45-SFL90-700-V270Q/SY1102

Каталожный номер:60008113

Комплект:1

Примечание:

№ на схеме:92

Наименование:O-ring

Каталожный номер:B230101000270

Комплект:4

Примечание:

№ на схеме:93

Наименование:Split flange

Каталожный номер:B210780000741

Комплект:8

Примечание:

№ на схеме:94

Наименование:Screw M14x40GB70.1 Grade 10.9

Каталожный номер:A210204000343

Комплект:16

Примечание:

№ на схеме:95

Наименование:Rubber tube

Каталожный номер:B230103008471

Комплект:1

Примечание:

№ на схеме:96

Наименование:Plunger Pump

Каталожный номер:B220301000262

Комплект:1

Примечание:

№ на схеме:97

Наименование:Oil-in flange

Каталожный номер:A810312990155

Комплект:1

Примечание:

№ на схеме:98

Наименование:One-way valve seat body

Каталожный номер:A819700001385

Комплект:1

Примечание:
