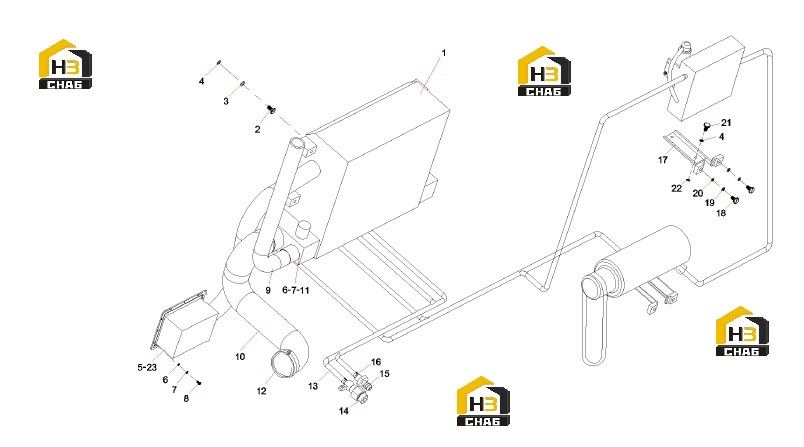

Система кондиционирования воздуха 10084878

← Механизм кабины rsc45c.15 10679877 Узел кондиционирования воздуха a/c a221600000088 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:A/C assembly

Каталожный номер:A221600000088

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:A210204000181

Комплект:1

Примечание:

№ на схеме:3

Наименование:Spring washer

Каталожный номер:A210401000001

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plain washer

Каталожный номер:A210405000011

Комплект:1

Примечание:

№ на схеме:5

Наименование:Filter element hood

Каталожный номер:A810505030009

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plain washer

Каталожный номер:A210405000005

Комплект:1

Примечание:

№ на схеме:7

Наименование:Spring washer

Каталожный номер:A210401000015

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:A210210000006

Комплект:1

Примечание:

№ на схеме:9

Наименование:"Duct, air, defrosting,RSC45.16A.1"

Каталожный номер:10268020

Комплект:1

Примечание:

№ на схеме:10

Наименование:"Pipe,air,main,RSC45.16A.2A"

Каталожный номер:10688185

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:A210210000002

Комплект:1

Примечание:

№ на схеме:12

Наименование:Throat collar

Каталожный номер:A210855000024

Комплект:1

Примечание:

№ на схеме:13

Наименование:Steam rubber hose

Каталожный номер:A230103000012

Комплект:1

Примечание:

№ на схеме:14

Наименование:Joint

Каталожный номер:A820599000956

Комплект:1

Примечание:

№ на схеме:15

Наименование:Joint

Каталожный номер:A820205002290

Комплект:1

Примечание:

№ на схеме:16

Наименование:Throat clamp

Каталожный номер:A210891000005

Комплект:1

Примечание:

№ на схеме:17

Наименование:Air compressor bracket

Каталожный номер:A820403000915

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:1

Примечание:

№ на схеме:19

Наименование:Spring washer

Каталожный номер:A210401000017

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plain washer

Каталожный номер:A210405000007

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210111000027

Комплект:1

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:A210307000017

Комплект:1

Примечание:

№ на схеме:23

Наименование:Throat collar

Каталожный номер:A210855000012

Комплект:1

Примечание:
