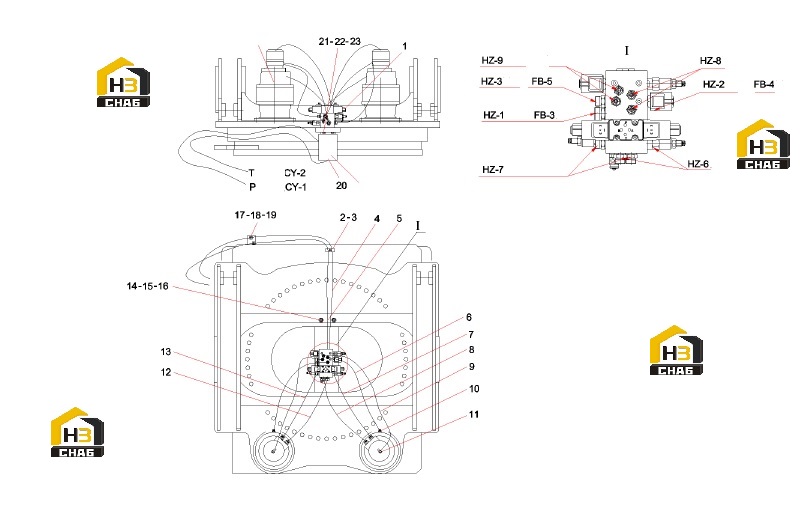

Система гидравлическая поворотной платформы a810201060301

← Клапаны бокового переключения a810201062342 Группа вращающихся клапанов a 11055733 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Revolving valve group A

Каталожный номер:11055733

Комплект:1

Примечание:

№ на схеме:2

Наименование:Single pipe clamp

Каталожный номер:B210840000016

Комплект:4

Примечание:

№ на схеме:3

Наименование:Screw

Каталожный номер:A210204000122

Комплект:8

Примечание:

№ на схеме:4

Наименование:Rubber Hose

Каталожный номер:B230103004299

Комплект:1

Примечание:

№ на схеме:5

Наименование:Rubber Hose

Каталожный номер:B230103007871

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rubber hose

Каталожный номер:B230103000478

Комплект:2

Примечание:

№ на схеме:7

Наименование:Rubber Hose 2SN12-DKOL-DKOL90-750

Каталожный номер:A832513075000

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rubber Hose

Каталожный номер:B230103005247

Комплект:1

Примечание:

№ на схеме:9

Наименование:Rubber Hose

Каталожный номер:B230103005376

Комплект:2

Примечание:

№ на схеме:10

Наименование:Pipe joint

Каталожный номер:B210780000733

Комплект:4

Примечание:

№ на схеме:11

Наименование:Pipe joint

Каталожный номер:B210780000043

Комплект:4

Примечание:

№ на схеме:12

Наименование:Rubber Hose

Каталожный номер:B230103005377

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rubber Hose 2SN12-DKOL-DKOL90-730

Каталожный номер:B230103000159

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210111000024

Комплект:8

Примечание:

№ на схеме:15

Наименование:Spring washer

Каталожный номер:A210401000001

Комплект:8

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210402000046

Комплект:8

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000323

Комплект:4

Примечание:

№ на схеме:18

Наименование:Spring washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:19

Наименование:Plain washer

Каталожный номер:A210402000044

Комплект:4

Примечание:

№ на схеме:20

Наименование:Pipe joint

Каталожный номер:B210780000049

Комплект:2

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:A210204000139

Комплект:8

Примечание:

№ на схеме:22

Наименование:Spring washer

Каталожный номер:A210401000016

Комплект:8

Примечание:

№ на схеме:23

Наименование:Plain washer

Каталожный номер:A210405000006

Комплект:8

Примечание:
