Система гидравлическая поперечной балки a810201060302 (часть 2)

← Система гидравлическая поперечной балки a810201060302 (часть 1) Блок клапанный a810201062341 →

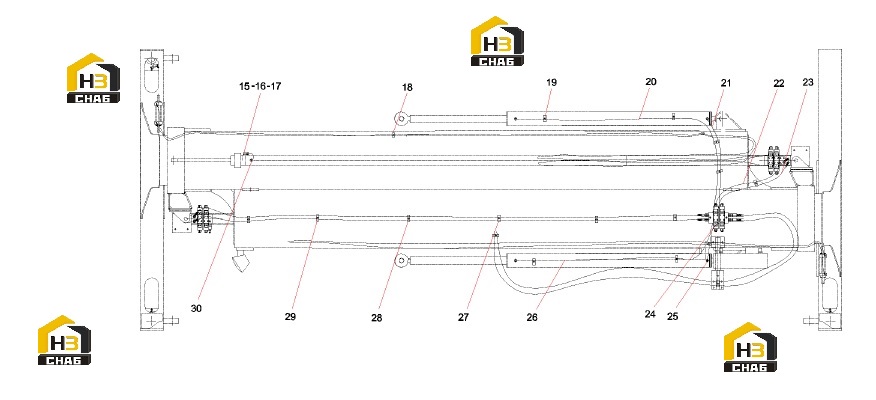

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:15

Наименование:Pipe joint

Каталожный номер:B210780000631

Комплект:2

Примечание:

№ на схеме:16

Наименование:Pipe Joint GE10LM22x1.5EDA3C

Каталожный номер:B210780001028

Комплект:4

Примечание:

№ на схеме:17

Наименование:Pipe joint

Каталожный номер:B210780001404

Комплект:2

Примечание:

№ на схеме:18

Наименование:Screw M8x25GB70.1-00 Class 10.9

Каталожный номер:A210204000341

Комплект:24

Примечание:

№ на схеме:19

Наименование:Single pipe clamp

Каталожный номер:B210851000004

Комплект:4

Примечание:

№ на схеме:20

Наименование:Rubber Hose

Каталожный номер:B230103000348

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rubber Hose 2SN12-DKOL-1300

Каталожный номер:B230103000336

Комплект:1

Примечание:

№ на схеме:22

Наименование:Rubber Hose

Каталожный номер:B230103003503

Комплект:1

Примечание:

№ на схеме:23

Наименование:Rubber Hose

Каталожный номер:B230103005619

Комплект:1

Примечание:

№ на схеме:24

Наименование:Rubber Hose

Каталожный номер:B230103000356

Комплект:1

Примечание:

№ на схеме:25

Наименование:Pipe joint

Каталожный номер:B210780000042

Комплект:4

Примечание:

№ на схеме:26

Наименование:Rubber Hose

Каталожный номер:B230103000345

Комплект:1

Примечание:

№ на схеме:27

Наименование:Double pipe clamp

Каталожный номер:B210852000004

Комплект:12

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:A210204000170

Комплект:5

Примечание:

№ на схеме:29

Наименование:Screw

Каталожный номер:A210204000184

Комплект:5

Примечание:

№ на схеме:30

Наименование:Pipe joint

Каталожный номер:B210780000177

Комплект:4

Примечание:
