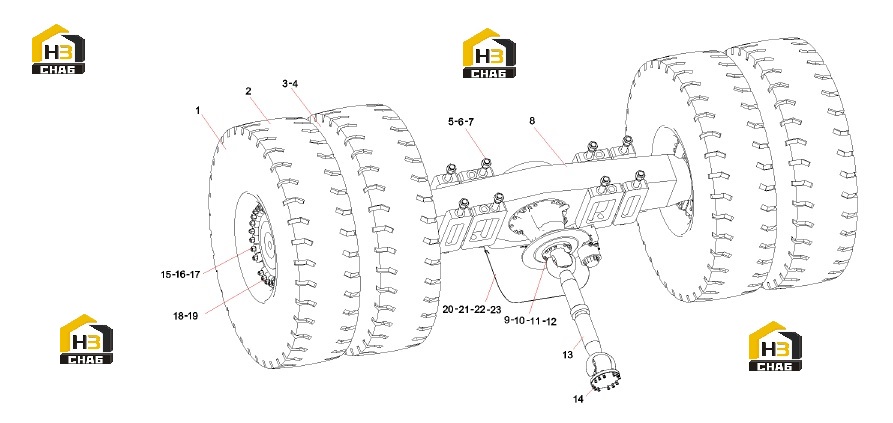

Шины и диски с комплектующими a810103070033

← Цилиндр масляный в сборе 10322597 Бак масляный в сборе 10945117 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wheel rim

Каталожный номер:A229900002057

Комплект:4

Примечание:

№ на схеме:2

Наименование:Tire

Каталожный номер:A210881000093

Комплект:4

Примечание:

№ на схеме:3

Наименование:Open end sleeve ring

Каталожный номер:10180646

Комплект:2

Примечание:

№ на схеме:4

Наименование:Intermediate sleeve ring

Каталожный номер:A820202003264

Комплект:2

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:A820204000388

Комплект:8

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A829900001442

Комплект:8

Примечание:

№ на схеме:7

Наименование:Spring washer

Каталожный номер:A210401000012

Комплект:8

Примечание:

№ на схеме:8

Наименование:Drive bridge

Каталожный номер:B220600000011

Комплект:1

Примечание:

№ на схеме:9

Наименование:Transmission shaft bolt (front)

Каталожный номер:A829900001445

Комплект:12

Примечание:

№ на схеме:10

Наименование:Nut

Каталожный номер:A210307000036

Комплект:24

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A820102010508

Комплект:12

Примечание:

№ на схеме:12

Наименование:Spring washer

Каталожный номер:A210401000001

Комплект:12

Примечание:

№ на схеме:13

Наименование:Transmission Shaft

Каталожный номер:A229900002058

Комплект:1

Примечание:

№ на схеме:14

Наименование:Transmission shaft bolt (rear)

Каталожный номер:A829900001448

Комплект:12

Примечание:

№ на схеме:15

Наименование:Fixed lock plate of air tube

Каталожный номер:A820101313646

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000038

Комплект:4

Примечание:

№ на схеме:18

Наименование:Board

Каталожный номер:10175223

Комплект:48

Примечание:

№ на схеме:19

Наименование:Hub nut

Каталожный номер:10075010

Комплект:48

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000348

Комплект:3

Примечание:

№ на схеме:21

Наименование:Plain washer

Каталожный номер:A210405000007

Комплект:3

Примечание:

№ на схеме:22

Наименование:Spring washer

Каталожный номер:A210401000017

Комплект:3

Примечание:

№ на схеме:23

Наименование:Oil proof plate

Каталожный номер:10912728

Комплект:1

Примечание:
