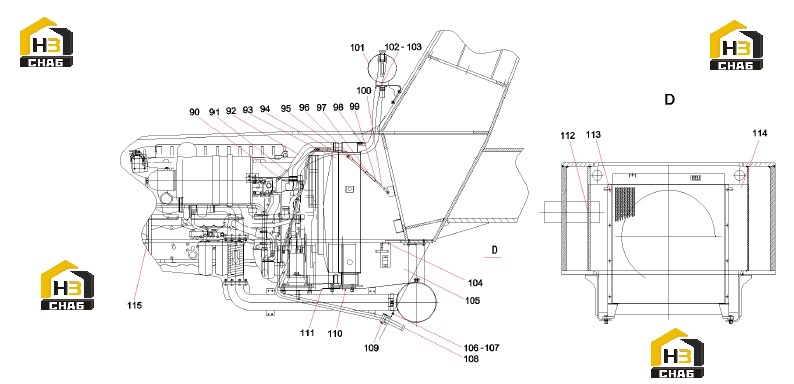

Радиатор с комплектующими rsc45iii.1 10440611

← Шланги топливные rsc45iii.1 10440611 Система гидравлическая rsc45miii.2 10450696 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:90

Наименование:Throat Collar

Каталожный номер:A210855000048

Комплект:1

Примечание:

№ на схеме:91

Наименование:Rubber hose

Каталожный номер:A820606011124

Комплект:2

Примечание:

№ на схеме:92

Наименование:Upper water rubber tube

Каталожный номер:10413010

Комплект:1

Примечание:

№ на схеме:93

Наименование:Radiator Assy.

Каталожный номер:A220201000060

Комплект:1

Примечание:

№ на схеме:94

Наименование:T-type anchor ear

Каталожный номер:A229900003104

Комплект:4

Примечание:

№ на схеме:95

Наименование:Supporting Lever(1)

Каталожный номер:10733478

Комплект:2

Примечание:

№ на схеме:96

Наименование:Left rotating nut

Каталожный номер:A820302010400

Комплект:2

Примечание:

№ на схеме:97

Наименование:Adustable rod

Каталожный номер:A820202005885

Комплект:2

Примечание:

№ на схеме:98

Наименование:Rubber Hose

Каталожный номер:10351846

Комплект:1

Примечание:

№ на схеме:99

Наименование:Nut

Каталожный номер:A210308000007

Комплект:2

Примечание:

№ на схеме:100

Наименование:Supporting Lever 2

Каталожный номер:10733315

Комплект:2

Примечание:

№ на схеме:101

Наименование:Installation of expansion water tank

Каталожный номер:10671695

Комплект:1

Примечание:

№ на схеме:102

Наименование:Throat collar

Каталожный номер:A229900002838

Комплект:6

Примечание:

№ на схеме:103

Наименование:Rubber Hose

Каталожный номер:10720043

Комплект:1

Примечание:

№ на схеме:104

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:2

Примечание:

№ на схеме:105

Наименование:wind board

Каталожный номер:10819431

Комплект:1

Примечание:

№ на схеме:106

Наименование:Bolt

Каталожный номер:A210111000293

Комплект:1

Примечание:

№ на схеме:107

Наименование:Nut

Каталожный номер:A210307000012

Комплект:3

Примечание:

№ на схеме:108

Наименование:Rubber Hose

Каталожный номер:10221781

Комплект:1

Примечание:

№ на схеме:109

Наименование:"Bracket,blast pipe,RSC45.1.26"

Каталожный номер:11056785

Комплект:1

Примечание:

№ на схеме:110

Наименование:Water tank damper pad

Каталожный номер:A820606010610

Комплект:2

Примечание:

№ на схеме:111

Наименование:Dust board

Каталожный номер:10470991

Комплект:1

Примечание:

№ на схеме:112

Наименование:Rubber plate

Каталожный номер:10468012

Комплект:1

Примечание:

№ на схеме:113

Наименование:Board

Каталожный номер:10031160

Комплект:2

Примечание:

№ на схеме:114

Наименование:Rubber plate

Каталожный номер:10490665

Комплект:1

Примечание:

№ на схеме:115

Наименование:O-ring

Каталожный номер:B230101000244

Комплект:2

Примечание:
