Радиатор rsc45miii.2.3.3 10397015

← Блок тормозных клапанов rsc45.10.14 a810201062430 Клапаны перемещения rsc45miii.2.5 10432886 (часть 1) →

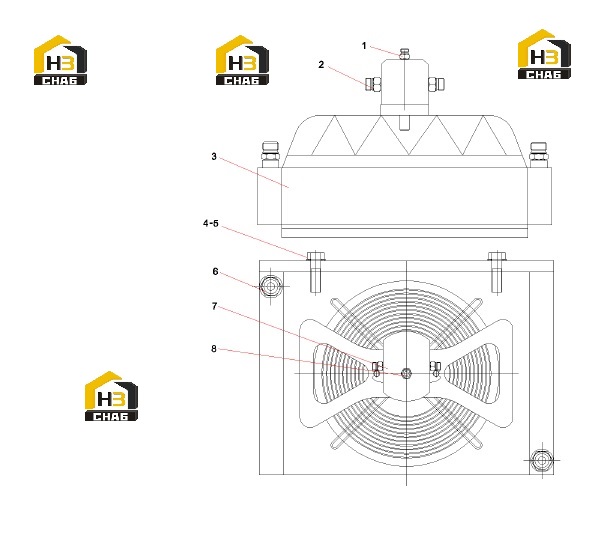

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe joint

Каталожный номер:B210780000036

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pipe joint

Каталожный номер:B210780000131

Комплект:2

Примечание:

№ на схеме:3

Наименование:Air cooler

Каталожный номер:B229900001004

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000012

Комплект:8

Примечание:

№ на схеме:5

Наименование:Spring washer

Каталожный номер:A210401000001

Комплект:8

Примечание:

№ на схеме:6

Наименование:Pipe joint

Каталожный номер:B210780001181

Комплект:2

Примечание:

№ на схеме:7

Наименование:Gear motor

Каталожный номер:B220501000269

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210111000092

Комплект:1

Примечание:
