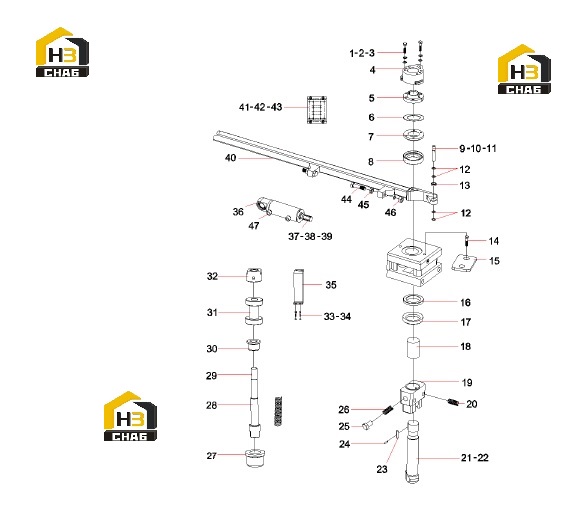

Механизм фиксации опоры a810421000815

← Цилиндр масляный 10208424 Цилиндр замка поворотный 10221660 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plain washer

Каталожный номер:A210405000007

Комплект:8

Примечание:

№ на схеме:2

Наименование:Spring washer

Каталожный номер:A210401000017

Комплект:32

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210108000097

Комплект:8

Примечание:

№ на схеме:4

Наименование:Turntable

Каталожный номер:10993972

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bayonet lock

Каталожный номер:A820301021047

Комплект:4

Примечание:

№ на схеме:6

Наименование:Adjusting Spacer

Каталожный номер:10018050

Комплект:2

Примечание:

№ на схеме:7

Наименование:Upper spherical bearing (1)SDJ450.2.6-3

Каталожный номер:A820208000247

Комплект:2

Примечание:

№ на схеме:8

Наименование:Upper spherical bearing (2)SDJ450.2.6-4

Каталожный номер:A820208000248

Комплект:2

Примечание:

№ на схеме:9

Наименование:Pin

Каталожный номер:A210501000009

Комплект:2

Примечание:

№ на схеме:10

Наименование:Lock pin

Каталожный номер:A820301015798

Комплект:2

Примечание:

№ на схеме:11

Наименование:Spring

Каталожный номер:10262659

Комплект:2

Примечание:

№ на схеме:12

Наименование:Plain washer

Каталожный номер:A210407000004

Комплект:8

Примечание:

№ на схеме:13

Наименование:Knuckle spindle GE15CGB

Каталожный номер:A210612000026

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:12

Примечание:

№ на схеме:15

Наименование:Bearing Baffle

Каталожный номер:10042829

Комплект:4

Примечание:

№ на схеме:16

Наименование:Upper spherical bearing (1)SDJ450.2.6-5

Каталожный номер:A820208000249

Комплект:2

Примечание:

№ на схеме:17

Наименование:Upper spherical bearing (2)SDJ450.2.6-6

Каталожный номер:A820208000250

Комплект:2

Примечание:

№ на схеме:18

Наименование:Slide Bearing

Каталожный номер:A221500000219

Комплект:2

Примечание:

№ на схеме:19

Наименование:Protective sleeve

Каталожный номер:A820101328330

Комплект:2

Примечание:

№ на схеме:20

Наименование:Spring

Каталожный номер:A820209010088

Комплект:8

Примечание:

№ на схеме:21

Наименование:Oil nipple

Каталожный номер:A210804000001

Комплект:2

Примечание:

№ на схеме:22

Наименование:Lock pole pin shaft

Каталожный номер:A820302020060

Комплект:2

Примечание:

№ на схеме:23

Наименование:Key

Каталожный номер:A820103010873

Комплект:2

Примечание:

№ на схеме:24

Наименование:Pin

Каталожный номер:A210507000012

Комплект:2

Примечание:

№ на схеме:25

Наименование:Screw Plug

Каталожный номер:A210333000003

Комплект:4

Примечание:

№ на схеме:26

Наименование:Spring

Каталожный номер:A820209010110

Комплект:4

Примечание:

№ на схеме:27

Наименование:Lo wer bushing

Каталожный номер:10486682

Комплект:2

Примечание:

№ на схеме:28

Наименование:Mandrel

Каталожный номер:10261833

Комплект:2

Примечание:

№ на схеме:29

Наименование:Pin

Каталожный номер:A210507000012

Комплект:2

Примечание:

№ на схеме:30

Наименование:Upper liner sleeve

Каталожный номер:10920435

Комплект:2

Примечание:

№ на схеме:31

Наименование:Turntable lock

Каталожный номер:10261863

Комплект:2

Примечание:

№ на схеме:32

Наименование:Nut

Каталожный номер:10261868

Комплект:2

Примечание:

№ на схеме:33

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:12

Примечание:

№ на схеме:34

Наименование:Spring washer

Каталожный номер:A210401000017

Комплект:32

Примечание:

№ на схеме:35

Наименование:Sensor supporting 2

Каталожный номер:10899840

Комплект:2

Примечание:

№ на схеме:36

Наименование:Turning Lock Cylinder

Каталожный номер:10221660

Комплект:1

Примечание:

№ на схеме:37

Наименование:Screw

Каталожный номер:A210204000215

Комплект:4

Примечание:

№ на схеме:38

Наименование:Spring washer

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:39

Наименование:Plain washer

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:40

Наименование:Connecting Rod

Каталожный номер:A810421000819

Комплект:1

Примечание:

№ на схеме:41

Наименование:Terminal plate

Каталожный номер:10023645

Комплект:2

Примечание:

№ на схеме:42

Наименование:Screw

Каталожный номер:A210204000130

Комплект:8

Примечание:

№ на схеме:43

Наименование:Spring washer

Каталожный номер:A210401000016

Комплект:8

Примечание:

№ на схеме:44

Наименование:Transmission bolt

Каталожный номер:A810102990062

Комплект:2

Примечание:

№ на схеме:45

Наименование:Nut

Каталожный номер:A210307000028

Комплект:2

Примечание:

№ на схеме:46

Наименование:Nut

Каталожный номер:A210309000014

Комплект:1

Примечание:

№ на схеме:47

Наименование:Shaft

Каталожный номер:A210507000015

Комплект:2

Примечание:
