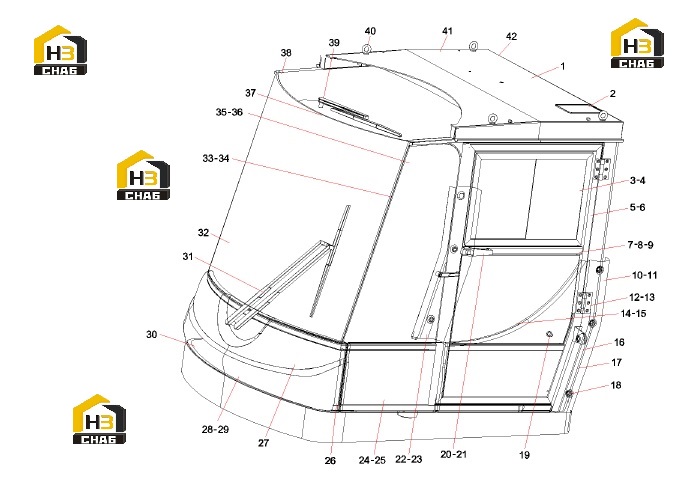

Кабина в сборе 10388302 (часть 1)

← Лестница rsc45c.3.6 10941541 Кабина в сборе 10388302 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cab preassemble of reach stacker

Каталожный номер:10185043

Комплект:1

Примечание:

№ на схеме:2

Наименование:"Cap, overhaul,RSC45Mll.1-18"

Каталожный номер:10231877

Комплект:1

Примечание:

№ на схеме:3

Наименование:Horizontal sliding window

Каталожный номер:10260234

Комплект:1

Примечание:

№ на схеме:4

Наименование:Horizontal sliding window

Каталожный номер:10260237

Комплект:1

Примечание:

№ на схеме:5

Наименование:Right door rubber strip

Каталожный номер:10134881

Комплект:1

Примечание:

№ на схеме:6

Наименование:Left door rubber strip

Каталожный номер:10134884

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210111000029

Комплект:2

Примечание:

№ на схеме:8

Наименование:Plain washer

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:9

Наименование:Nut

Каталожный номер:A210336000002

Комплект:2

Примечание:

№ на схеме:10

Наименование:Outer covering parts -7RSC45MII.10-7

Каталожный номер:10073345

Комплект:1

Примечание:

№ на схеме:11

Наименование:Outer covering parts -1RSC45MI.10-1

Каталожный номер:10073360

Комплект:1

Примечание:

№ на схеме:12

Наименование:Door switch installation plate

Каталожный номер:10907668

Комплект:2

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:A210210000006

Комплект:4

Примечание:

№ на схеме:14

Наименование:Left door lower glass

Каталожный номер:10211575

Комплект:1

Примечание:

№ на схеме:15

Наименование:Lower glass of right door

Каталожный номер:10211578

Комплект:1

Примечание:

№ на схеме:16

Наименование:Acoustic complex material

Каталожный номер:60014126

Комплект:4

Примечание:

№ на схеме:17

Наименование:Rear Window Glass

Каталожный номер:10211580

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:A210211000010

Комплект:8

Примечание:

№ на схеме:19

Наименование:Fixed Pintle

Каталожный номер:60014124

Комплект:15

Примечание:

№ на схеме:20

Наименование:Door lock (left)

Каталожный номер:A222200000009

Комплект:1

Примечание:

№ на схеме:21

Наименование:Door handhold

Каталожный номер:A230199000010

Комплект:2

Примечание:

№ на схеме:22

Наименование:Outer covering parts-6RSC45MI.10-6

Каталожный номер:10073347

Комплект:1

Примечание:

№ на схеме:23

Наименование:Outer covering parts-2RSC45MII.10-2

Каталожный номер:10073359

Комплект:1

Примечание:

№ на схеме:24

Наименование:Right-hand cover plate

Каталожный номер:10133435

Комплект:1

Примечание:

№ на схеме:25

Наименование:Left-hand cover plate

Каталожный номер:10133434

Комплект:1

Примечание:

№ на схеме:26

Наименование:Outer covering parts-5RSC45MI.10-5

Каталожный номер:10073348

Комплект:1

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:10902844

Комплект:1

Примечание:

№ на схеме:28

Наименование:Outer covering parts-4RSC45MI.10-4

Каталожный номер:10073350

Комплект:1

Примечание:

№ на схеме:29

Наименование:Outer covering parts-3RSC45MI.10-3

Каталожный номер:10073358

Комплект:1

Примечание:

№ на схеме:30

Наименование:Visor JL-Z1385x600 homemade cloth

Каталожный номер:A229900007320

Комплект:1

Примечание:

№ на схеме:31

Наименование:Front Window Wiper

Каталожный номер:A229900003376

Комплект:1

Примечание:

№ на схеме:32

Наименование:Front Window Glass

Каталожный номер:10211530

Комплект:1

Примечание:

№ на схеме:33

Наименование:Exclusive bottom agent for cementing gla

Каталожный номер:A429900000187

Комплект:1

Примечание:

№ на схеме:34

Наименование:Polyurethane Adhesive Agent

Каталожный номер:A420300000087

Комплект:10

Примечание:

№ на схеме:35

Наименование:Left Side Window Glass

Каталожный номер:10211567

Комплект:1

Примечание:

№ на схеме:36

Наименование:Right Side Window Glass

Каталожный номер:10211596

Комплект:1

Примечание:

№ на схеме:37

Наименование:Inner rear view mirror HSJ151

Каталожный номер:A230300000114

Комплект:1

Примечание:

№ на схеме:38

Наименование:transom window

Каталожный номер:10211574

Комплект:1

Примечание:

№ на схеме:39

Наименование:Sky-light window wiper DCO-45

Каталожный номер:A229900006776

Комплект:1

Примечание:

№ на схеме:40

Наименование:Screw

Каталожный номер:A210491000001

Комплект:4

Примечание:

№ на схеме:41

Наименование:Gas Spring

Каталожный номер:A290000000354

Комплект:2

Примечание:

№ на схеме:42

Наименование:Rear window screen wiper

Каталожный номер:A229900002144

Комплект:1

Примечание:
