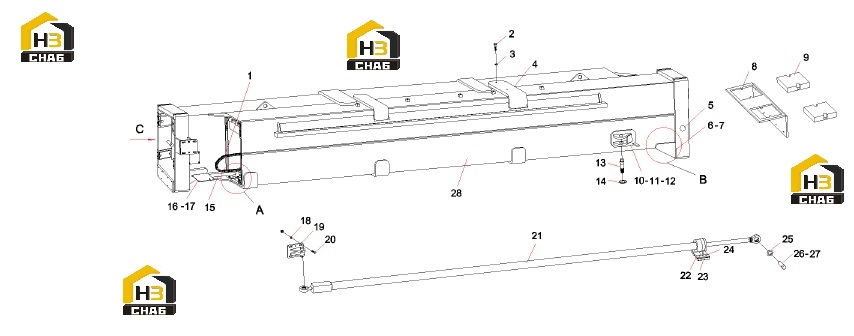

Балка поперечная в сборе a810421000786 (часть 1)

← Группа вращающихся клапанов a 11055733 Балка поперечная в сборе a810421000786 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Imported Telescopic drag-chain

Каталожный номер:B229900005701

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:A210111000030

Комплект:12

Примечание:

№ на схеме:3

Наименование:Spring washer

Каталожный номер:A210401000001

Комплект:52

Примечание:

№ на схеме:4

Наименование:Upper backup plate

Каталожный номер:A820101328311

Комплект:2

Примечание:

№ на схеме:5

Наименование:Oil nipple

Каталожный номер:A210804000001

Комплект:4

Примечание:

№ на схеме:6

Наименование:Spring washer

Каталожный номер:A210401000017

Комплект:16

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:8

Примечание:

№ на схеме:8

Наименование:Slide block plate

Каталожный номер:A820101328314

Комплект:2

Примечание:

№ на схеме:9

Наименование:Lower slide block

Каталожный номер:A820601040287

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000080

Комплект:4

Примечание:

№ на схеме:11

Наименование:Spring washer

Каталожный номер:A210401000016

Комплект:20

Примечание:

№ на схеме:12

Наименование:Clamp plate

Каталожный номер:A820101339664

Комплект:2

Примечание:

№ на схеме:13

Наименование:Transverse axial pin

Каталожный номер:A820301015793

Комплект:2

Примечание:

№ на схеме:14

Наименование:Retainer Ring

Каталожный номер:A820202004467

Комплект:2

Примечание:

№ на схеме:15

Наименование:Drag-chain board

Каталожный номер:A820101328208

Комплект:2

Примечание:

№ на схеме:16

Наименование:Spotlight support

Каталожный номер:11037724

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spotlight support

Каталожный номер:10767376

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210404000004

Комплект:12

Примечание:

№ на схеме:19

Наименование:Telescopic oil cylinder bearer

Каталожный номер:A810404031023

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000042

Комплект:12

Примечание:

№ на схеме:21

Наименование:Expansion Oil Cylinder

Каталожный номер:10208424

Комплект:2

Примечание:

№ на схеме:22

Наименование:Cushion

Каталожный номер:A820101350991

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bracket Lower slide block

Каталожный номер:A820601040286

Комплект:4

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210110000011

Комплект:8

Примечание:

№ на схеме:25

Наименование:Plain washer

Каталожный номер:A210405000014

Комплект:4

Примечание:

№ на схеме:26

Наименование:Telescopic oil cylinder connecting pin

Каталожный номер:A820301015792

Комплект:4

Примечание:

№ на схеме:27

Наименование:Pin

Каталожный номер:A210501000009

Комплект:4

Примечание:

№ на схеме:28

Наименование:Telescopic beam

Каталожный номер:A810303000170

Комплект:1

Примечание:
