KV07Р0103 Batteries mount.

← KV07Р0109 Light housing KV08Р0102 Centr. lubrication system →

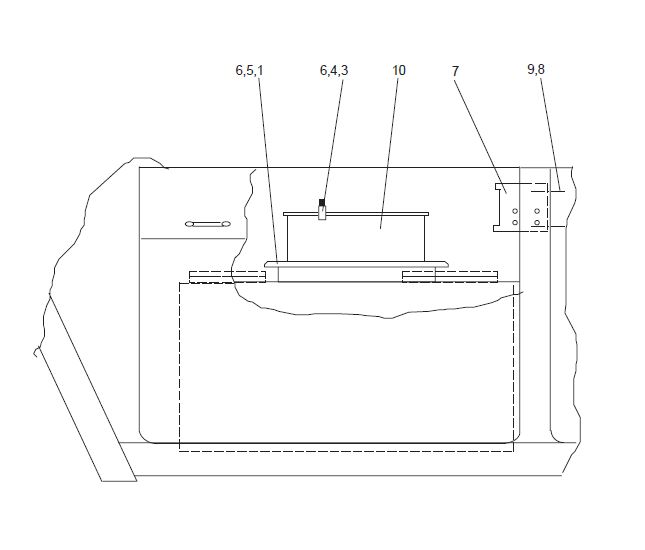

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:*10

Наименование:Battery

Каталожный номер:

Комплект:

Примечание:

№ на схеме:1

Наименование:Bracket

Каталожный номер:T5614030

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clamp

Каталожный номер:T5614051

Комплект:1

Примечание:

№ на схеме:4

Наименование:Shaft

Каталожный номер:T5462650

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:53060180

Комплект:4

Примечание:ISO4017 M10x25

№ на схеме:6

Наименование:Nut

Каталожный номер:51010100

Комплект:6

Примечание:DIN985 M10

№ на схеме:7

Наименование:Fastener

Каталожный номер:T5614040

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:53060140

Комплект:2

Примечание:ISO4017 M8x25

№ на схеме:9

Наименование:Nut

Каталожный номер:51010080

Комплект:2

Примечание:DIN985 M8
