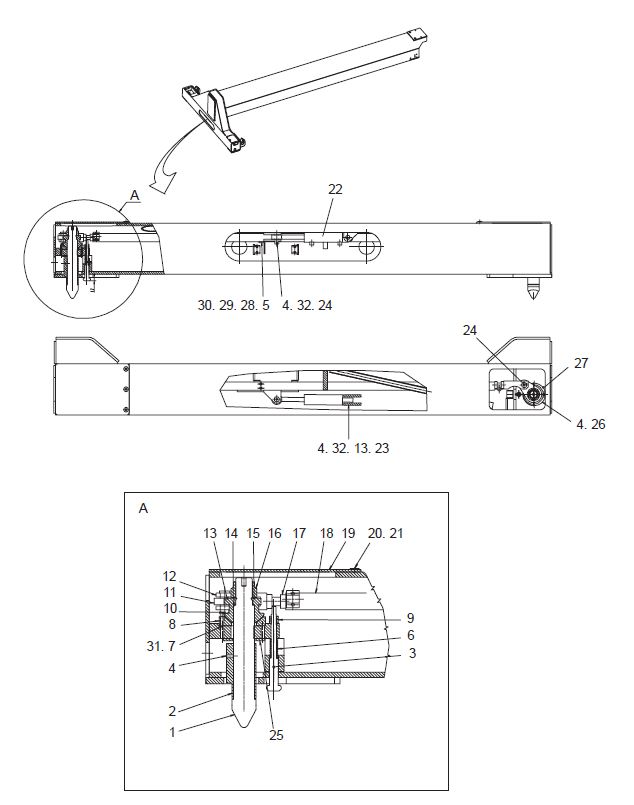

KV06Р0108 TРbeam, compl.

← KV06Р0108 Lift frame, compl. KV06Р0108 Cylinder →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Catch

Каталожный номер:K5679210

Комплект:2

Примечание:A31389.01

№ на схеме:2

Наименование:Guide bushing

Каталожный номер:K5679120

Комплект:2

Примечание:A15912.01

№ на схеме:3

Наименование:Feeler

Каталожный номер:K5686380

Комплект:2

Примечание:

№ на схеме:4

Наименование:Grease fitting

Каталожный номер:64411203

Комплект:6

Примечание:DIN71412 1/8У 509РF

№ на схеме:5

Наименование:Lug

Каталожный номер:K5679190

Комплект:1

Примечание:A30654.01

№ на схеме:6

Наименование:Spring

Каталожный номер:K5686390

Комплект:2

Примечание:

№ на схеме:7

Наименование:Tubular pin

Каталожный номер:59539465

Комплект:2

Примечание:DIN1481 8x40

№ на схеме:8

Наименование:Bearing housing

Каталожный номер:K5679220

Комплект:2

Примечание:K5679160

№ на схеме:9

Наименование:Nut

Каталожный номер:50410120

Комплект:2

Примечание:ISO4032 M12

№ на схеме:10

Наименование:Cotter pin

Каталожный номер:59415267

Комплект:2

Примечание:DIN94 4X50

№ на схеме:11

Наименование:Pivoted level

Каталожный номер:K5679160

Комплект:2

Примечание:A12097.01

№ на схеме:12

Наименование:Swivel head

Каталожный номер:K5679130

Комплект:2

Примечание:A12090.01

№ на схеме:13

Наименование:Support ring

Каталожный номер:K5679330

Комплект:14

Примечание:921464,0034

№ на схеме:14

Наименование:Key

Каталожный номер:K5679390

Комплект:2

Примечание:

№ на схеме:15

Наименование:Lock washer

Каталожный номер:50192390

Комплект:2

Примечание:M39

№ на схеме:16

Наименование:Nut

Каталожный номер:51010390

Комплект:2

Примечание:DIN985 M39

№ на схеме:17

Наименование:Nut

Каталожный номер:50410200

Комплект:2

Примечание:ISO4032 M20

№ на схеме:18

Наименование:Rod

Каталожный номер:K5679140

Комплект:1

Примечание:A09566.01

№ на схеме:19

Наименование:Rubber plate

Каталожный номер:K5678910

Комплект:2

Примечание:A15913.01

№ на схеме:20

Наименование:Washer

Каталожный номер:50025060

Комплект:6

Примечание:DIN440 6

№ на схеме:21

Наименование:Rivet

Каталожный номер:59752666

Комплект:6

Примечание:4.8x20

№ на схеме:22

Наименование:Cylinder

Каталожный номер:K0702002H

Комплект:1

Примечание:

№ на схеме:23

Наименование:Axle pin

Каталожный номер:K5679080

Комплект:1

Примечание:A12098.02

№ на схеме:24

Наименование:Shaft

Каталожный номер:K5679110

Комплект:3

Примечание:SE4041

№ на схеме:25

Наименование:Washer

Каталожный номер:K5679270

Комплект:2

Примечание:A30952.01

№ на схеме:26

Наименование:Grease fitting

Каталожный номер:64418203

Комплект:2

Примечание:DIN71412 1/8У 509РF

№ на схеме:27

Наименование:Plug

Каталожный номер:64002606

Комплект:2

Примечание:DIN908 G1/8

№ на схеме:28

Наименование:Screw

Каталожный номер:53160147

Комплект:2

Примечание:ISO4014 M8X60

№ на схеме:29

Наименование:Washer

Каталожный номер:50012080

Комплект:2

Примечание:DIN125 8,4

№ на схеме:30

Наименование:Nut

Каталожный номер:51010080

Комплект:2

Примечание:DIN985 M8

№ на схеме:31

Наименование:Tubular pin

Каталожный номер:59539343

Комплект:2

Примечание:DIN1481 5x32

№ на схеме:32

Наименование:Pin

Каталожный номер:59552346

Комплект:2

Примечание:
