KV06Р0108 Lift, mount

← KV06Р0114 Lift, mount KV06Р0108 Hoisting device →

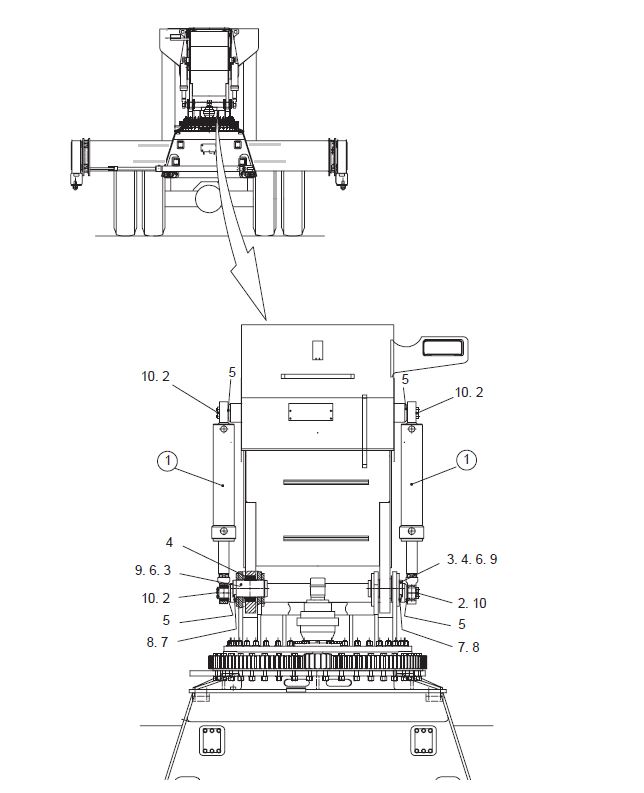

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder,compl.

Каталожный номер:K0702013H

Комплект:2

Примечание:

№ на схеме:2

Наименование:Lock plate

Каталожный номер:T5617620

Комплект:4

Примечание:

№ на схеме:3

Наименование:Shaft

Каталожный номер:K5688150

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bearing

Каталожный номер:61132990

Комплект:2

Примечание:INA GE100 DO.2RS

№ на схеме:5

Наименование:Ring

Каталожный номер:K5671700

Комплект:4

Примечание:

№ на схеме:6

Наименование:Shim

Каталожный номер:T5084600

Комплект:8

Примечание:

№ на схеме:7

Наименование:Axle retainer

Каталожный номер:61760040

Комплект:2

Примечание:VLS464.01 40

№ на схеме:8

Наименование:Screw

Каталожный номер:53060302

Комплект:4

Примечание:ISO4017 M16x35

№ на схеме:9

Наименование:Adjusting ring

Каталожный номер:T5618061

Комплект:4

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:53060138

Комплект:8

Примечание:ISO4017 M8x20
